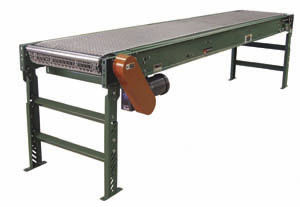

Convoyeur à mailles métalliques 700SBW

à bande grillagéehorizontalde transport

BELTING : Bord clinqué 1/2" x 1" x 11 ga., courroie à mailles métalliques galvanisées. PIGNONS D'ENTRAÎNEMENT : Pignon de 4" de diamètre avec arbre de 1-3/16" de diamètre ou de 8" de diamètre avec arbre de 1-7/16" de diamètre. PIGNONS DE QUEUE : Pignon de 4" de diamètre avec arbre de 1-3/16" de diamètre. END DRIVE : Fonctionnement de l'unité unidirectionnelle. RACCORDEMENT : L'unité de type vissé à l'extrémité arrière fournit un enroulement de la courroie de 12". ROULEAUX DE RETOUR : 1.9" dia. x 16 ga. acier, modèle 196S, réglable. LIT : 7" x 1-1/2" x 10 ga. formé cadre de canal avec bandes d'usure UHMW. SUPPORTS DE PLANCHER : Facultatif. ROULEMENTS À BILLES : Les roulements de l'arbre d'entraînement et de queue sont des roulements à billes de précision, lubrifiés et à usage intensif, avec des paliers en fonte. VITESSE DE LA BANDE : 60 FPM, constante. MOTOR DRIVE : 1/3 HP, 230/460/3, 60 cycles, motoréducteur à angle droit ODP. CHAÎNE DE ROULEAU : L'arbre d'entraînement est entraîné par la chaîne à rouleaux No. 50 pour 1-1/2 HP ou moins et par la chaîne No. 60 pour les transmissions plus grandes.
