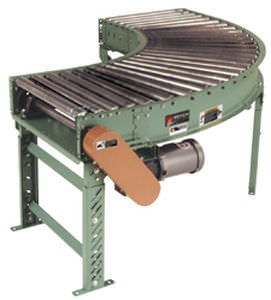

Convoyeur à rouleaux motorisés 138LRC

horizontalcourbede transport

ROULEAUX DE BANDE DE ROULEMENT : 1.9 " diamètre à 1-3/8 " ga 16 du diamètre X. rouleaux coniques, 138T modèle ; 1-3/8 " ga 18 du diamètre X., 138G modèle avec 5/16 " sortilège, rouleaux droits galvanisés de tangente. CENTRES DE ROULEAU : 1-9/16 " mesuré au rayon intérieur de l'unité. POULIES DE PRESSION : Fournit la pression de ceinture d'entraînement aux rouleaux supérieurs de bande de roulement. CEINTURER : V-belt de section de « B ». RÉCEPTRICE : Poulie réglable à vis avec les poulies plates d'oisif pour maintenir la tension de courroie. TANGENTES : 12 " les deux extrémités sur l'unité de 90 degrés ; 18 " les deux extrémités sur l'unité de 45 degrés. LIT : 6 " ga de x 12 de x 1-1/2 ". armature en acier formée de canal. ROULEMENTS : Des axes d'extrémité sont soutenus par la précision, unités roulement résistant, lubrifié, à billes avec des logements de fer de fonte. CHAÎNE DE ROULEAU : L'arbre d'entraînement est conduit par aucune chaîne 50. APPUIS DE PLANCHER : Facultatif COMMANDE DE MOTEUR : 1/3 HP, 230/460/3, 60 cycle, moteur de vitesse d'angle droit d'ODP, situé à l'extrémité d'entrée de la courbe au-dessous du lit. ENDROIT D'ENTRAÎNEMENT : Conduisez placé sur en dehors de de la courbe. Indiquez la longueur de tangente de main gauche, la longueur droite de tangente et l'endroit d'entraînement (« commande de main gauche » ou « commande droite »). NOTE : Conduisez la main déterminée avec le point de référence situé à en dehors de de la courbe. Pour slave de modèles conduit (moins de commande), indiquez l'endroit d'arbre d'entraînement. CAPACITÉ : 300 livres. charge de phase distribuée par total. VITESSE : 60 FPM, constants.
