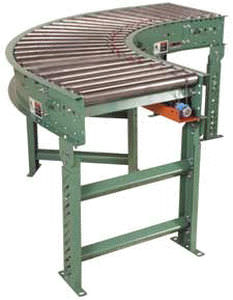

Convoyeur à rouleaux 738LSC

horizontalcourbeà entraînement par courroie

ROULEAUX DE BANDE DE ROULEMENT : 1.9 " diamètre à 1-3/8 " ga 16 du diamètre X. acier conique, 138Tw/modèle 5/16 " sortilège, cannelé. CEINTURE D'ENTRAÎNEMENT : 3/16 " diamètre, ceintures de polyuréthane. Nominal 7.5 livres. par commande de rouleau. ARBRE D'ENTRAÎNEMENT : 1 " axe en acier laminé à froid par C1018 de diamètre, dessus localisé rayon intérieur. NOTE : Des bobines sont verouillées pour fournir la commande positive (conçue pour ne pas glisser sur l'arbre d'entraînement). ACCOUPLEMENTS : Les accouplements ont localisé les deux extrémités (dactylographiez « A »), une extrémité seulement (type « B » ou « C ») ou absentes (type « D »). ROULEMENTS : Précision, unités roulement lubrifié et à billes avec les logements composés. 6 roulements par courbe de 90 degrés et de 60 degrés ; 4 par 45 degrés et 30 degrés. JOINTS UNIVERSELS : 4 par courbe de 90 degrés et de 60 degrés ; 2 par courbe de 45 degrés et de 30 degrés. LIT : 7 " ga de x 12 de x 1-1/2 ". armature en acier formée de canal. TANGENTES : 1' - 0 " les deux extrémités sur 60 degrés et 90 degrés ; 1' - 6 " les deux extrémités sur 30 degrés et 45 degrés. 1' - 0 " entrée, 1' - 0 " décharges et aucune tangente centrale sur 180 degrés. Le rouleau de tangente centre 3 " RC. APPUIS DE PLANCHER : Facultatif COMMANDE DE MOTEUR : L'unité est conçue pour être conduite par 738LS. COMMANDES ÉLECTRIQUES : Facultatif
