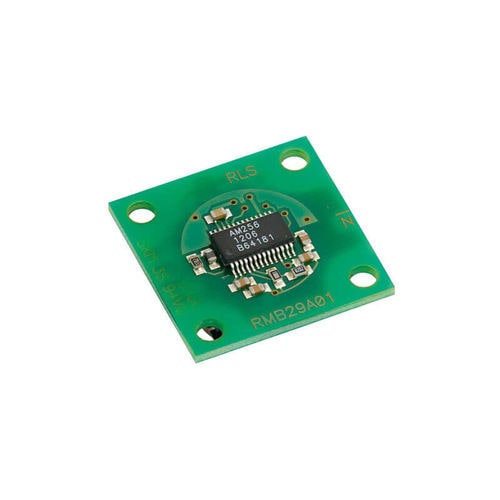

Module de codeur rotatif RMB29

Le module codeur analogique RMB29 est conçu pour une intégration directe dans les applications OEM à haut volume. Le circuit imprimé carré de 29 mm de côté est doté d'un connecteur pour faciliter l'installation. Le module encodeur se compose d'un actionneur magnétique et d'une carte capteur séparée. La rotation de l'actionneur magnétique est détectée par une puce de codage personnalisée montée sur la carte du capteur, et traitée pour donner une onde sinusoïdale/cosinusoïdale par tour. Le RMB29 peut être utilisé dans une large gamme d'applications, y compris la commande de moteurs et l'automatisation industrielle. Caractéristiques module carré de 29 mm versions avec alimentation 5 V Fonctionnement à haute vitesse jusqu'à 60 000 tr/min Sortie analogique sinus/cosinus Précision jusqu'à ±0,5° Données du produit Système Type de lecture Rotatif Sorties Sorties de commutation : U, V, W, Amplitude du signal : 1,1 V ± 0,2 V Précision Jusqu'à ±0,5° Électricité Tension d'alimentation Vdd = 5 V ± 5 % Environnement Température de fonctionnement : -40 °C à +105 °C (limitée par le connecteur) Fonctionnement : -40 °C à +105 °C (limité par le connecteur) Avantages Faible coût pour l'intégration OEM Conforme à la directive RoHS Données produit Système Précision Jusqu'à ±0,5° Électricité Tension d'alimentation Vdd = 5 V ± 5 %
