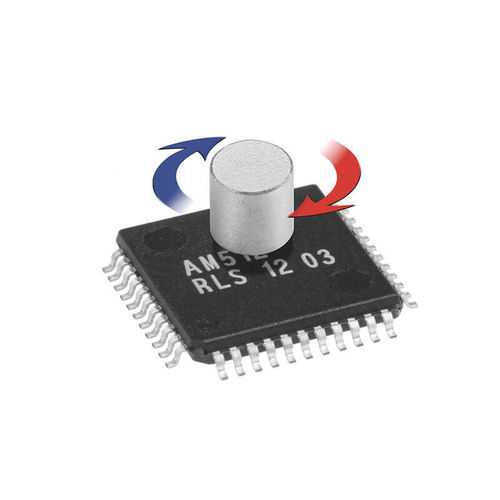

Codeur rotatif incrémental AM512B

absolumagnétiqueSMD

Le circuit intégré détecte la position angulaire d'un aimant permanent placé au-dessus de la puce. L'aimant permanent doit être polarisé diamétralement et de forme cylindrique. L'AM512B utilise la technologie des capteurs à effet Hall pour détecter la distribution de la densité du flux magnétique à la surface du silicium. Les capteurs Hall sont placés dans un réseau circulaire autour du centre du circuit intégré et fournissent une représentation sous forme de tension de la distribution du champ magnétique. Caractéristiques Codage de la position angulaire sans contact sur 360° codeur absolu 9 bits Faible consommation d'énergie 20 mA typique. Boîtier SMD LQFP44 Avantages Idéal pour les environnements difficiles grâce à la détection magnétique Solution complète de système sur puce Linéarité optimisée en usine Conforme à la directive RoHS Électrique Consommation de courant Typ. 20 mA
