Codeur linéaire incrémental RLC2IC

magnétique13 bitsRS-422

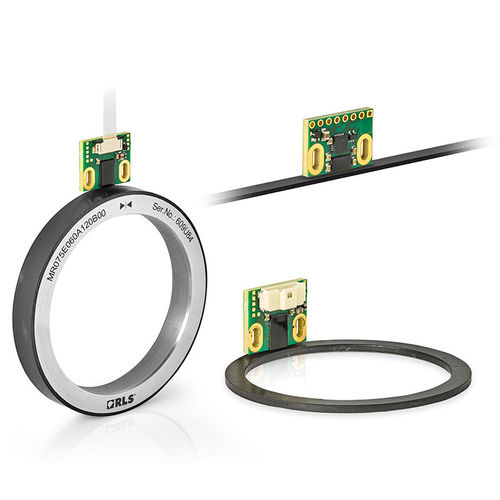

Le RLC2IC est un système de capteur de codeur incrémental au niveau du circuit imprimé, composé d'un capteur sur circuit imprimé et d'une échelle magnétique ou d'un anneau. Il a été conçu pour les applications de contrôle de mouvement embarqué en tant qu'élément de rétroaction de la boucle de contrôle de position dans les applications à encombrement réduit. Le support d'information est une échelle magnétisée périodiquement avec une longueur de pôle de 2 mm. La lecture radiale ou axiale de l'anneau est possible. Caractéristiques Incrémental en quadrature A, B, Z (RS422) Impulsion bidirectionnelle unique ou périodique de l'index Résolutions jusqu'à 622 592 cpr pour les applications rotatives (anneau à 76 pôles) Avantages Conception miniature Fonctionnement à grande vitesse Conforme à la directive RoHS Données produit Système Degré de précision pour les échelles MS ±40 µm Répétabilité Supérieure à l'unité de résolution pour un mouvement dans la même direction Hystérésis < 2 µm jusqu'à une hauteur de déplacement de 0,2 mm Longueur de la tige 2 mm Facteur d'interpolation max 8,192 Longueur maximale pour l'échelle MS 50 m Électricité Tension d'alimentation 5 V ±0,25 V- tension sur la tête de lecture Consommation de courant < 30mA Mécanique Masse Tête de lecture RLC 1,25 g ; échelle magnétique MS05 30 g/m ; pour les anneaux radiaux et axiaux, voir la fiche technique des anneaux magnétiques Environnement RoHS Conforme à la directive européenne 2002/95/CE Chocs (11 ms) 300 m/s2 (IEC 60068-2-27)
