Codeur linéaire incrémental RLC2HD
magnétique5 VccIEC

Codeur linéaire incrémental - RLC2HD - RLS - magnétique / 5 Vcc / IEC
Codeur linéaire incrémental - RLC2HD - RLS - magnétique / 5 Vcc / IEC
Codeur linéaire incrémental - RLC2HD - RLS - magnétique / 5 Vcc / IEC - image - 2
Codeur linéaire incrémental - RLC2HD - RLS - magnétique / 5 Vcc / IEC - image - 3
Codeur linéaire incrémental - RLC2HD - RLS - magnétique / 5 Vcc / IEC - image - 4
Codeur linéaire incrémental - RLC2HD - RLS - magnétique / 5 Vcc / IEC - image - 5
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
magnétique
Tension d'alimentation
5 Vcc
Niveau de protection
IEC
Autres caractéristiques
à haute vitesse, miniature
Résolution

0,24 µm

Température de process

Min: -30 °C
(-22 °F)

Max: 85 °C
(185 °F)

Description

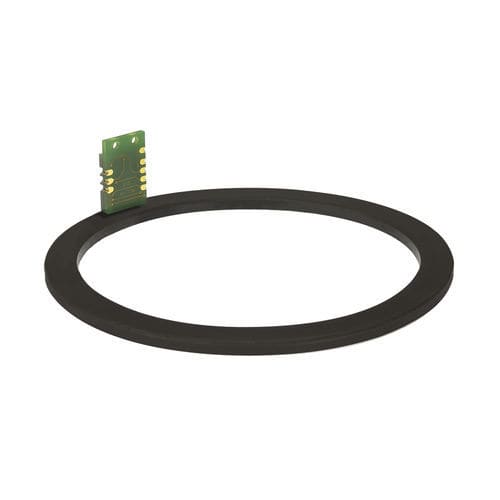

Le RLC2HD est un système de capteur incrémental au niveau du circuit imprimé, composé d'un capteur sur circuit imprimé et d'une échelle ou d'un anneau magnétique. Il a été conçu pour les applications de contrôle de mouvement embarqué en tant qu'élément de rétroaction de la boucle de contrôle de position dans les applications à encombrement réduit. Caractéristiques Signaux de sortie TTL incrémentaux en quadrature A, B, Z Impulsion périodique bidirectionnelle de l'index Avantages Conception miniature Fonctionnement à grande vitesse Conforme à la directive RoHS Données produit Système Degré de précision pour les échelles MS ±40 µm Hystérésis < 3 μm (à 0,3 mm de hauteur) Longueur du pôle 2 mm Facteur d'interpolation max 8,192 Longueur de mesure maximale 50 m Électricité Tension d'alimentation 5 V ±0,25 V- tension sur la tête de lecture Consommation de courant < 20 mA Environnement RoHS Conforme à la directive européenne 2002/95/CE Chocs (6 ms) 300 m/s2 (IEC 60068-2-27) Vibrations (55 Hz à 2000 Hz) 300 m/s2 (IEC 60068-2-6)

---
