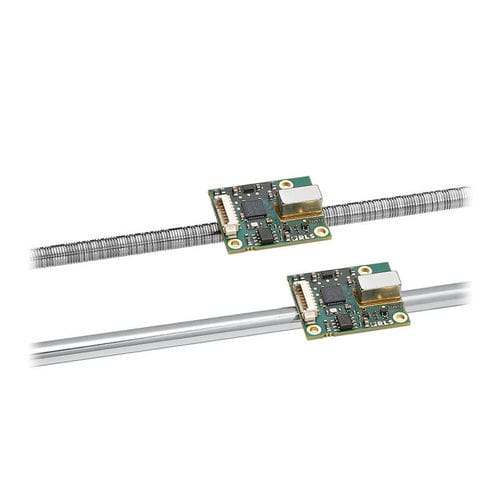

Codeur linéaire absolu LinACE™

magnétiquemécaniquesans contact

LinACE™ flat-board est un système de codeur magnétique linéaire absolu au niveau de la carte conçu pour les applications de contrôle de mouvement en tant qu'élément de boucle de contrôle de position et de vitesse. La longueur de la tête de lecture de seulement 30 mm et le faible poids du système de codage le rendent adapté aux applications à espace limité. LinACE™ flat-board fournit des mesures précises avec une résolution et une répétabilité excellentes. Les codeurs sont disponibles en version série asynchrone sur RS422, SSI et sortie BiSS C et offrent une gamme de résolutions sélectionnables de 10 μm à 0,5 μm avec des vitesses allant jusqu'à 5 m/s. La position du codeur est maintenue même si l'arbre tourne pendant les mouvements avant et arrière. Avantages Autocontrôle intégré Excellente résistance aux champs magnétiques parasites Stabilité sur toute la plage de température Convient aux boucles de contrôle hautement dynamiques Technologie sans contact pour une grande fiabilité Données produit Système Précision du système Jusqu'à ±10 µm Répétabilité Meilleure que l'unité de résolution Hystérésis Inférieure à l'unité de résolution (sans influence de l'assemblage mécanique) Protection électrique Protection ESD HBM, classe 2, ± 2 kV (valable uniquement pour les signaux RS422 sur le connecteur ; ne pas toucher d'autres composants) Tension d'alimentation 4.5 V à 5,5 V - tension sur la tête de lecture. Tenir compte de la chute de tension sur le câble Temps de configuration 5 ms (après la mise sous tension) Consommation de courant Typ. 115 mA, max. 150 mA (sans charge de sortie) Environnement Humidité de l'air 0 à 70 % sans condensation
