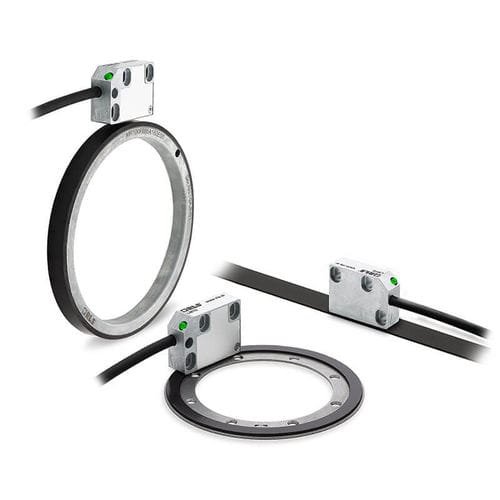

Codeur rotatif incrémental LM10 series

magnétiquesans contactscellé

Le LM10 est un codeur magnétique sans contact à grande vitesse conçu pour la détection de mouvements linéaires ou rotatifs dans des environnements difficiles. Le LM10 est doté d'une tête de lecture compacte et étanche qui se trouve jusqu'à 1,0 mm de l'échelle ou de l'anneau magnétique autocollant. Caractéristiques Marque de référence autocollante Option de référence codée en fonction de la distance et de marque de référence périodique Longueurs d'axe jusqu'à 100 m Options de sorties incrémentales numériques et analogiques standard Avantages Résolutions sélectionnables par le client Fonctionnement à grande vitesse Fiabilité élevée grâce à une technologie de détection sans contact éprouvée LED de configuration intégrée Données produit Degré de précision pour les échelles MS ±10 µm (disponible uniquement pour les longueurs jusqu'à 20 m), ±20 µm, ±40 µm Répétabilité < 1 μm à 25°C Hystérésis < 3 μm (à une hauteur de déplacement de 0,3 mm) Longueur du pôle 2 mm Longueur maximale pour l'échelle MS 100 m Mécanique Masse Balance magnétique (1 m) 60 g, feuille de couverture (1 m) 3,5 g, tête de lecture (câble de 1 m, sans connecteur) 57 g, câble (1 m) 34 g Environnement Emission CEM IEC 61000-6-4 Immunité CEM IEC 61000-6-2
