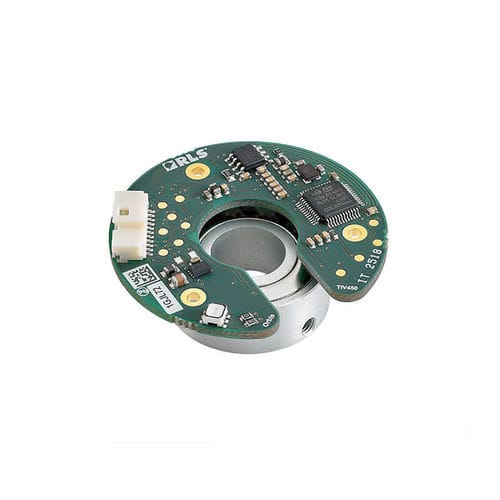

Module de codeur rotatif Orbis™

Orbis™ est un codeur rotatif absolu à trous traversants adapté aux applications où un codeur OnAxis typique ne peut pas être monté à l'extrémité de l'arbre rotatif en raison de contraintes d'espace. Le principe de mesure à travers le trou Orbis™ permet la personnalisation, avec différentes tailles de cartes et d'aimants pour s'adapter à votre application. Caractéristiques Option compteur multi-tours LED d'état Avantages Véritable codeur absolu La conception à trous traversants permet de le monter n'importe où le long de l'arbre Auto-étalonnage en option après l'assemblage Larges tolérances d'installation Autodiagnostic intégré Résistance aux produits chimiques Données du produit Système Type de lecture Axiale Précision ±0.25° Précision de la dérive thermique ±0.003°/°C Répétabilité ±2 LSB (comptes, unidirectionnel) Hystérésis numérique ±2 LSB (points) Tension d'alimentation Tension d'alimentation 4.5 V à 5,5 V (au niveau du connecteur) Consommation de courant Typ. 65 mA (sans charge de sortie) Mécanique de l'actionneur Matériau de l'actionneur Aluminium anodisé Matériau de l'aimant Néodyme avec couche de protection Ni-Cu-Ni Masse Tête de lecture : 5.3 g Environnement Champ magnétique externe Max ±3 mT (DC ou AC) sur la face supérieure de la tête de lecture Humidité de l'air 0 à 70 % sans condensation
