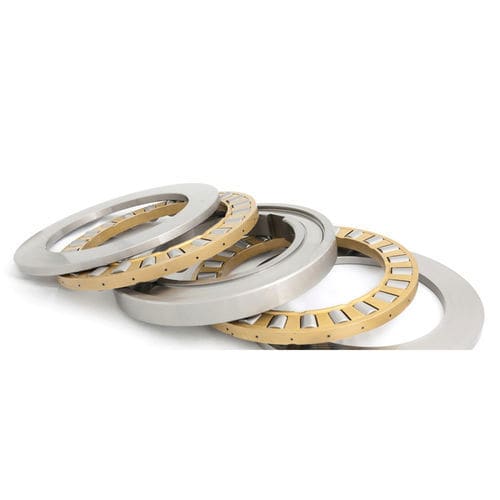

Butée à rouleaux cylindriques

Les butées à rouleaux coniques à double effet peuvent supporter des charges axiales bidirectionnelles élevées et sont capables de compenser une petite excentricité entre l'arbre et le logement, sans affecter négativement leurs performances. Le premier modèle comporte deux rondelles-logement coniques, une rondelle-arbre plate, deux rangées de rouleaux coniques et deux cages en laiton usinées à deux pièces guidées sur la rondelle-arbre. Une douille d'écartement est placée entre les deux rondelles-logements afin d'ajuster le jeu d'extrémité du banc (BEP) demandé par le client. La deuxième configuration comporte une rondelle intermédiaire avec centrage externe du logement. Type TTK1 Unités compactes séparables Cage en laiton usinée en deux parties (M) guidée sur la rondelle-arbre (rondelle intermédiaire) Rondelle intermédiaire avec centrage interne sur l'arbre BEP préréglé ou ajusté à la demande du client Très sensible aux désalignements Supporte des charges axiales bidirectionnelles très élevées Disponible avec rainures et trous de lubrification dans l'entretoise extérieure Type TTKSP Unités compactes séparables Cage en laiton usinée en deux parties (M) guidée sur la rondelle-arbre (rondelle intermédiaire) Rondelle-arbre avec centrage interne sur l'arbre BEP préréglé ou ajusté à la demande du client Très sensibles aux désalignements Supporte des charges axiales bidirectionnelles très élevées Disponible avec rainures et trous de lubrification dans l'entretoise extérieure Type TTK2 Unités compactes séparables à faible section Cage en laiton usinée en deux parties (M) guidée sur la rondelle-arbre (rondelle intermédiaire) Rondelle intermédiaire avec centrage externe sur le logement Très sensible aux désalignements
