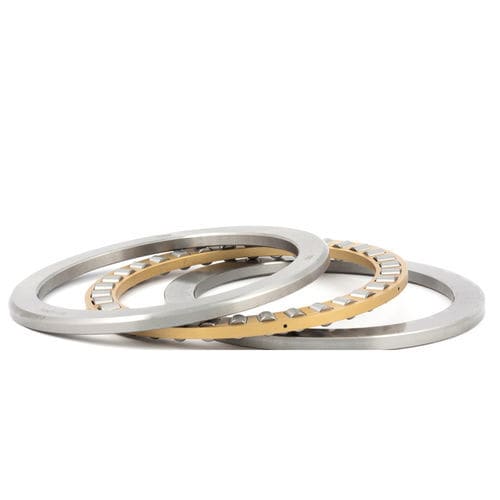

Butée à rouleaux cylindriques

en laitonavec cage

Les butées à rouleaux cylindriques unidirectionnelles sont composées d'une rondelle-logement (GS), d'une rondelle-arbre (WS) et d'un ensemble cage-rouleau. Elles se caractérisent par une section axiale très faible, une capacité de charge et une rigidité élevées. Elles ne peuvent supporter que des charges axiales dans une direction et ne peuvent pas supporter des forces radiales et des moments de basculement. Type 81M Rondelle-logement plate Conception séparable à faible section Cage en laiton usinée en deux parties (M) guidée par des rouleaux Supporte les charges axiales unidirectionnelles Type 89M Rondelle plate de positionnement du boîtier Deux rangées de rouleaux Cage en laiton usinée en deux parties (M) guidée sur les rouleaux Conception séparable à faible section Supporte les charges axiales unidirectionnelles Type TCRBU Rondelle-logement sphérique Conception séparable à faible section transversale Cage en laiton usinée en deux parties (M) guidée par des rouleaux Supporte les charges axiales unidirectionnelles La rondelle-logement sphérique est montée sur une rondelle-logement sphérique de positionnement pour compenser le désalignement de l'arbre
