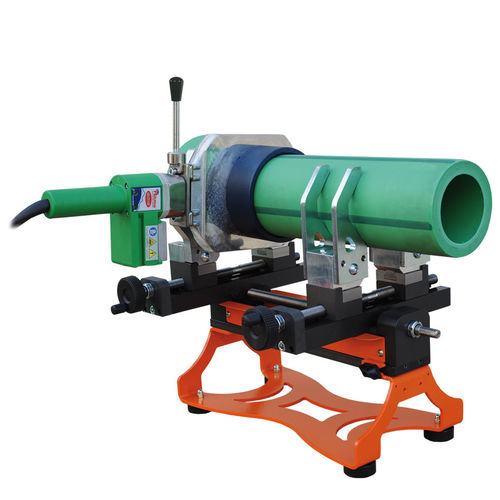

Machine de soudage bout à bout PRISMA JIG

manuellepour acierpour tuyau en plastique

PRISMA JIG est une machine à souder manuelle de petite taille pour la fusion de tuyaux et raccords en PE, PP, PP-R, PVDF, PB avec des diamètres compris entre Ø 63 ÷ 125 mm. Au moyen d'un kit de serrage en acier de 20 ÷ 63 mm (sur demande), la machine à souder étend la plage de travail de 20 à 125 mm. Le kit est facile à installer, remplaçant les mâchoires de base 63 ÷ 125 mm. La machine est équipée d'un châssis en acier qui sert de support pour le corps de l'aligneur; la particularité de la machine à souder est de travailler sur site même dans des espaces confinés et à cet effet le cadre peut être rapidement détaché du corps de l'aligneur. PRISMA JIG est équipé de deux chariots, l'un fixe et l'autre mobile, sur lesquels se trouvent des manivelles de fermeture pratiques pour une fixation parfaite entre la mâchoire et le tuyau / raccord. La machine à souder a des mâchoires en acier à centrage automatique: une mâchoire spécial pour le raccord et une paire de mâchoires appariés pour soutenir le tuyau à souder. Le mouvement d'ouverture et de fermeture du chariot est réalisé par un tournevis "commun". La mâchoire spécial pour le montage est monté sur le chariot fixe. Si l'exécution du travail nécessite une configuration différente entre les mâchoires, avec des opérations de dégagement faciles, il est possible de changer l'opération. Pour le soudage, Prisma JIG utilise le R 125 Q, un multi-fondoir équipé du système de contrôle de température fixe TFE.
