Positionneur de soudage manuel ALIGNER 125 – 500

linéaire3 axes

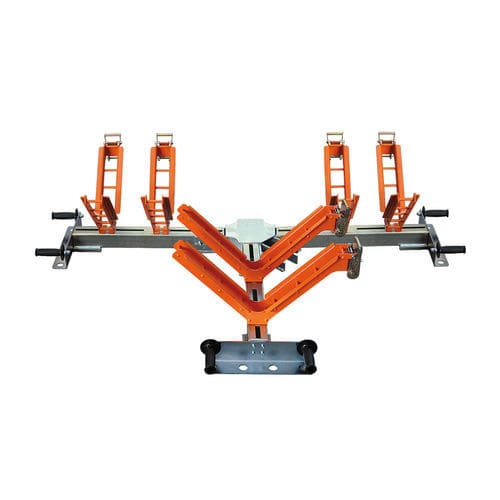

ALIGNEUR UNIVERSAL 125-500 est un outil professionnel indispensable pour le positionnement et le support de tuyaux lors du soudage de manchons électriques de Ø 125 à 500 mm. L'aligneur est entièrement en acier; il est composé d'une plaque centrale de positionnement, et d'axes de fixation des tuyaux. La plaque de positionnement dispose de 4 combinaisons de travail pour souder à 45 °, 90 °, en ligne et en T. Les axes sont équipés de mâchoires en forme de V avec un système de serrage des tubes au moyen de courroies à cliquet. En plus de fixer le tube à la mâchoire, le système assure la fonction de centrage. Chaque axe est équipé de deux guides sur lesquels les vices peuvent se translater. Des poignées latérales pratiques garantissent une prise en main facile lors du déplacement et du positionnement de l'aligneur, aussi bien dans la configuration de soudage que pendant les phases de préparation. Le dispositif d'alignement est disponible en deux configurations: avec deux ou trois axes (pour le soudage des raccords en T). ÉQUIPEMENT STANDARD - Aligneur complet avec quatre mâchoires, clé de service
