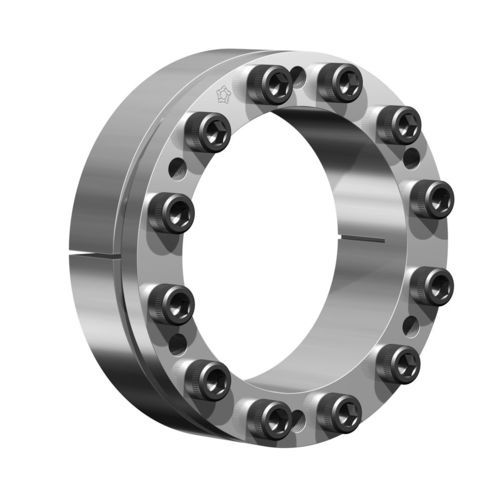

Accouplement dispositif de blocage RfN 7003

auto-centrantà bride

La conception en deux pièces avec fente et cône simple et sans bride peut être complètement encastrée dans le moyeu d'un composant. La position axiale du composant n'est pas fixe et peut se déplacer pendant l'installation. Caractéristiques Assemblages de verrouillage autocentrés, en deux pièces, à faible coût, qui peuvent être utilisés - en raison de la fente - même avec des tolérances plus importantes. Lors du montage, le moyeu se positionne légèrement vers la tête de la vis. Pour le démontage, seules quelques vis de déverrouillage sont nécessaires. Grâce à une géométrie optimisée de la bride, la déformation de celle-ci est nettement inférieure à celle des produits standard. Explications L = Largeur totale L1 = Largeur totale (sans vis) L3 = Longueur de serrage d = Diamètre intérieur de la bague D = Diamètre extérieur
