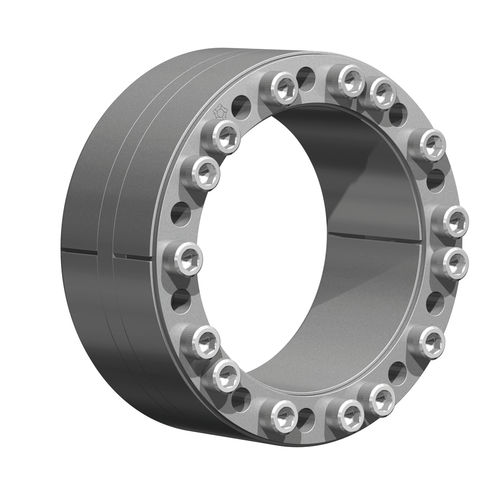

Accouplement dispositif de blocage RfN 7015.1

à engrenagepour transmissiond'arbre

Cette version du RfN 7015 est conçue pour les applications à forte charge de flexion telles que les poulies de convoyeur, en fournissant des pressions plus faibles sur l'arbre et le moyeu. Caractéristiques du produit Version de l'assemblage de verrouillage RfN 7015.0 avec une pression de surface plus faible pour réduire les contraintes sur les disques d'extrémité souples. Explication du tableau Un moment de flexion, créé par des forces radiales, entraîne une charge supplémentaire pour l'ensemble de verrouillage, l'arbre et le moyeu. Cette charge crée une pression supplémentaire qui agit en rotation et doit être superposée à la pression résultant de l'ensemble de blocage. Pour que l'assemblage soit viable, une pression superficielle minimale doit être maintenue au niveau des zones de contact entre l'ensemble de blocage, l'arbre et le moyeu, dès lors que l'arbre et le moyeu doivent supporter les pressions maximales. En outre, les valeurs de couple indiquées (T) ont été réduites en raison des moments de flexion supplémentaires. Afin d'obtenir des contraintes plus faibles pour les assemblages de verrouillage, les couples de serrage des vis (TA) ont également été réduits.
