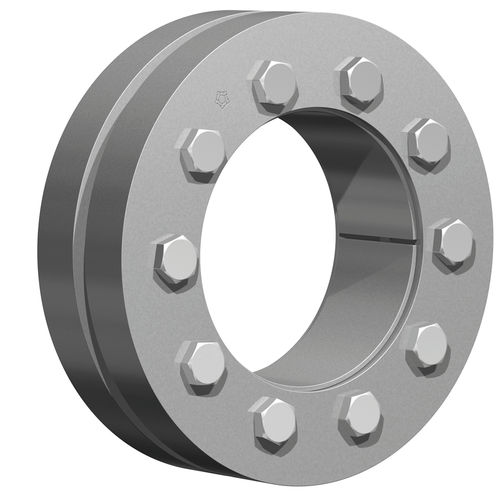

Accouplement frette de serrage RfN 4091

à disquepour arbre de transmissionà bride

Bague intérieure fendue - faibles pertes et pression sur le moyeu. Sa structure plus large avec des bagues extérieures particulièrement résistantes confère à la série RINGFEDER® RfN 4091 les valeurs de transfert les plus élevées - même dans les applications qui impliquent des charges extrêmement statiques ou dynamiques. La force de précharge peut être réglée en fonction de l'application concernée. Caractéristiques du produit Les frettes sont la méthode moderne pour créer un ajustement mécanique. La frette de serrage se compose d'une ou deux bagues de poussée à alésage conique et d'une bague intérieure conique correspondante. En serrant les vis de blocage, les bagues de poussée sont rapprochées, comprimant la bague intérieure et appliquant une pression sur l'extérieur du moyeu pour le serrer contre l'arbre. En étant positionnée autour du moyeu, il n'y a qu'une seule interface transmettant les charges, ce qui confère à la méthode de la frette de serrage des avantages distincts, notamment la possibilité de réaliser des connexions très concentriques et bien équilibrées qui conviennent aux applications à grande vitesse. Les raccords frettés traditionnels nécessitent des calculs compliqués, des tolérances d'usinage étroites et des finitions de surface fines, ainsi qu'un effort considérable lors du montage et du démontage. La frette de serrage ne présente aucun de ces inconvénients et est meilleure que toutes les autres méthodes d'assemblage habituelles en ce qui concerne la résistance à la fatigue sous contrainte de torsion alternée. Gamme illimitée d'applications - Les frettes de serrage RINGFEDER® conviennent à la fixation de tous les types de moyeux sur les arbres et les essieux. Ils remplacent les raccords frettés traditionnels, les clavettes et les raccords polygonaux, les arbres cannelés, etc.
