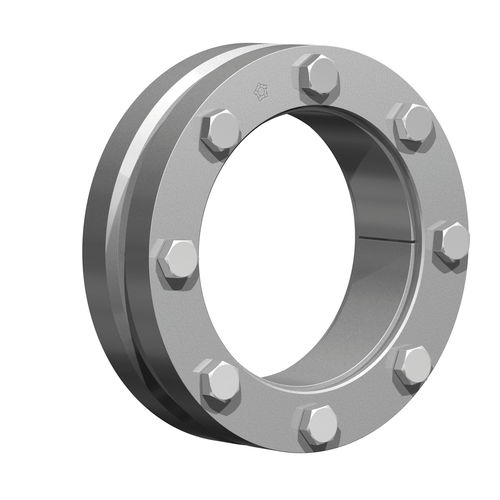

Accouplement frette de serrage RfN 4051

d'arbreavec mesure de coupleà bride

Version allégée pour des valeurs de transfert modérées - particulièrement adaptée aux moyeux minces et aux arbres creux Le RINGFEDER® RfN 4051 est une frette de serrage en trois parties et sert à transférer des couples faibles à modérés. Les bagues de pression étroites ne nécessitent qu'un espace très réduit. Le couple transmissible peut être réglé de manière ciblée pour l'application correspondante en modifiant le couple de serrage de la vis. Caractéristiques du produit Les frettes de serrage sont la méthode moderne pour créer un frettage mécanique. La frette de serrage se compose d'une ou deux bagues de poussée à alésage conique et d'une bague intérieure conique correspondante. En serrant les vis de blocage, les bagues de poussée sont rapprochées, comprimant la bague intérieure et appliquant une pression sur l'extérieur du moyeu pour le serrer contre l'arbre. En étant positionnée autour du moyeu, il n'y a qu'une seule interface transmettant les charges, ce qui confère à la méthode de la frette de serrage des avantages distincts, notamment la possibilité de réaliser des connexions très concentriques et bien équilibrées qui conviennent aux applications à grande vitesse. Les raccords frettés traditionnels nécessitent des calculs compliqués, des tolérances d'usinage étroites et des finitions de surface fines, ainsi qu'un effort considérable lors du montage et du démontage. La frette de serrage ne présente aucun de ces inconvénients et est meilleure que toutes les autres méthodes d'assemblage habituelles en ce qui concerne la résistance à la fatigue sous contrainte de torsion alternée. Conception légère - convient pour les valeurs transmissibles moyennes lorsque l'espace est limité. Compensation de petites erreurs de tolérance - veuillez contacter nos ingénieurs. Fiabilité maximale - convient aux charges statiques, dynamiques et d'impact. Bague intérieure fendue - faibles forces et pressions sur le moyeu et l'arbre.
