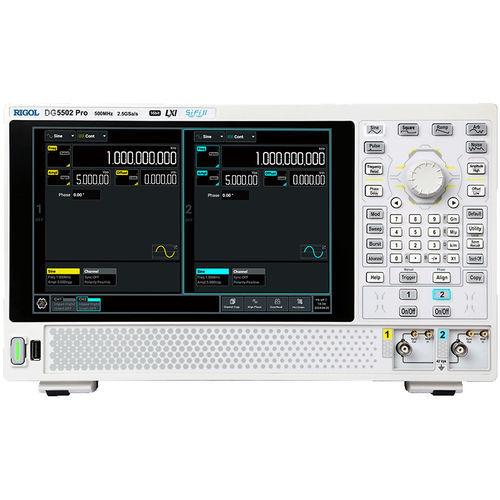

Générateur de fonctions arbitraires DG5000 Pro Series

de fonctionsde patternà double canal

Le DG5000 Pro Function/Arbitrary Waveform Generator est la nouvelle génération de générateurs de formes d'ondes isolées de RIGOL. Basé sur la plate-forme technologique Si-Fi II, il atteint un taux d'échantillonnage maximal de 2,5 GSa/s, une fréquence de sortie de 500 MHz et une résolution verticale de 16 bits, ainsi que plusieurs nouvelles fonctionnalités pour répondre aux besoins de divers secteurs et scénarios d'application. Isolation de la terre à deux canaux Élimine les interférences et le bruit causés par les boucles de masse, améliore la stabilité de la sortie et protège les composants et les circuits sensibles aux différences de potentiel. Echantillonnage élevé, faible distorsion Avec un taux d'échantillonnage de 2,5 GSa/s et une fréquence de sortie maximale de 500 MHz, le DG5000 Pro offre une assurance de stabilité pour vos sorties de forme d'onde. La série DG5000 Pro prend en charge une onde carrée de 170 MHz, avec un temps de montée aussi rapide que 0,8 ns (typique). La série DG5000 Pro supporte des fréquences d'ondes carrées jusqu'à 170 MHz, avec un temps de montée minimum amélioré à 0,8 ns (typique). Les performances sont sans compromis, offrant des configurations haut de gamme même en entrée de gamme. Signal haute fidélité avec faible gigue Grâce à la technologie de signal haute fidélité Si-Fi II de RIGOL, la gigue est réduite à 200 ps. La sortie point par point garantit des formes d'ondes stables et non fluctuantes. Sortie de motifs personnalisés En fournissant une gamme de signaux de séquences binaires pseudo-aléatoires de PRBS2 à PRBS32, ainsi qu'une fonctionnalité de sortie de motifs personnalisés à des vitesses de transmission allant jusqu'à 300M, RIGOL offre aux ingénieurs une assistance directe pour vérifier la performance des récepteurs d'interface d'E/S numériques.
