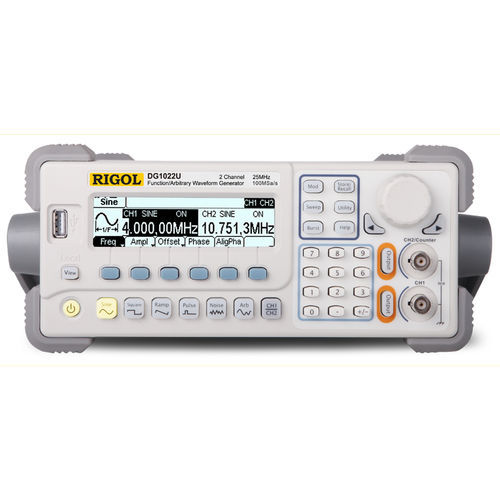

Générateur de fonctions arbitraires DG1000 series

de fonctionsd'impulsionsde fréquence

Le générateur de fonctions/formes d'ondes arbitraires de la série DG1000 est conçu avec la technologie de synthèse numérique directe (DDS) pour produire des signaux de sortie précis, stables et à faible distorsion Sortie synchrone à deux canaux Le double canal peut émettre une forme d'onde standard et une forme d'onde quelconque, et les paramètres et l'état de sortie du double canal peuvent être affichés sur l'écran en même temps. résolution de fréquence de 1uhz La résolution minimale de la fréquence est de 1uhz. La précision de la fréquence sur un an est de ± 100 ppm. Couplage / réplication des canaux Les deux canaux peuvent effectuer un couplage de fréquence ou de phase et émettre des signaux avec une certaine fréquence ou une certaine différence de phase. La copie de canal peut copier les paramètres de forme d'onde d'un canal vers un autre canal. compteur matériel 200 Mhz La résolution de la fréquence peut atteindre 6 bits / seconde, et le signal avec une gamme de fréquence de 100MHz ~ 200MHz peut être mesuré. La fréquence, la période, le rapport cyclique et la largeur d'impulsion du signal peuvent être mesurés. 48 formes d'onde arbitraires intégrées Il existe 48 types de formes d'onde communes dans l'enseignement intégré et le débogage de circuit, qui sont classés selon les catégories communes, mathématiques, ingénierie, fonction de fenêtre et autres.
