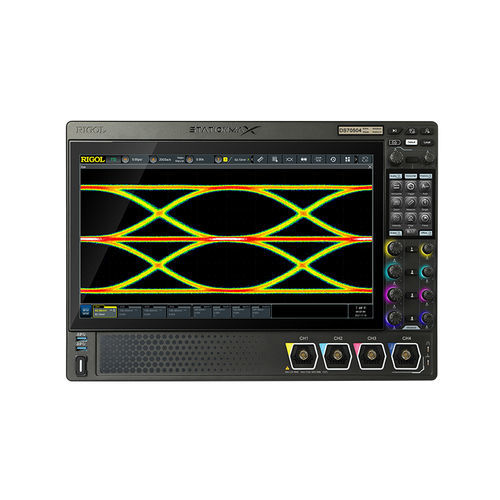

Oscilloscope analogique / numérique DS70000

portable4 voies

La nouvelle série DS70000 est disponible en largeur de bande de 3 ou 5 GHz et combine la nouvelle technologie d'oscilloscope UltraVision III et la technologie d'analyse de spectre UltraReal dans l'instrument de test et de mesure le plus puissant jamais conçu par RIGOL Oscilloscope numérique avec analyse de spectre en temps réel jusqu'à 5 GHz Bande passante jusqu'à 5 GHz et taux d'échantillonnage de 20 GSa/sec Taux de capture des formes d'onde Visualisez rapidement et précisément les anomalies peu fréquentes et les petits détails des signaux avec jusqu'à 1 million de formes d'onde visualisées à l'écran chaque seconde. 2 milliards de points de mémoire la profondeur de mémoire de 500 Mpts est standard et peut être portée à 2 Gpts (1 Gpts en demi-canal) Capture complète de 100 millisecondes à un taux d'échantillonnage maximal de 20 Géchantillons par seconde Capture d'un demi-milliard de périodes d'un signal de 5 GHz en un flux de données continu La mémoire peut également être segmentée pour enregistrer jusqu'à 2 millions d'images en mode enregistrement résolution verticale de 16 bits Jusqu'à 16 bits de résolution Mode haute résolution : 9-16 bits Sélection directe du nombre de bits Écrans tactiles multiples pour une visualisation efficace 15.écran tactile primaire auto-inclinable de 6" L'écran tactile secondaire réserve l'écran principal pour l'analyse Interface utilisateur multifenêtre Les outils et fonctions d'analyse s'ouvrent dans des fenêtres séparées qui optimisent les paramètres d'échelle et d'axe Les mesures s'ouvrent dans une barre latérale séparée
