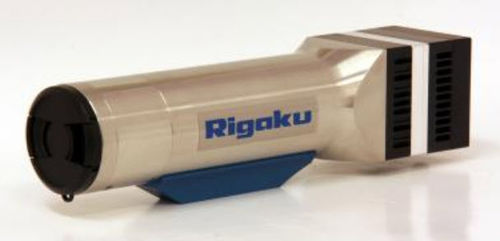

Détecteur de rayons X Xsight Micron

CCD

Détecteur CCD bidimensionnel compact Détecteur de rayons X et EUV Détecteur CCD bidimensionnel (2D) compact idéal, le nouveau Rigaku Xsight Micron est optimisé pour des applications aussi diverses que la microscopie à rayons X, la microtomographie à rayons X, le réglage et la métrologie des optiques à rayons X, diverses applications synchrotron et l'imagerie à contraste de phase. Grâce à sa large plage spectrale, il peut être utilisé comme détecteur EUV. La caméra CCD Xsight Micron est composée d'un mince écran monocristallin à scintillateur monocristallin, d'un système optique et d'une caméra CCD. La taille nominale de la zone d'image d'entrée est de 0,90 mm x 0,67 mm. La taille nominale effective des pixels est de 0,65 μm x 0,65 μm. La caméra CCD elle-même contient un capteur d'image CCD interligne avec 1392 (H) x 1040 (V) pixels effectifs. Les données de la caméra sont transférées via l'interface haute vitesse IEEE-1394a (FireWire 400). Caractéristiques Plage spectrale (keV) : 0,05 à 35 Champ de vision (mm x mm) : 0,90 (V) x 0,67 (H) Résolution spatiale (μm) : 1,6 (@ 8keV) Plage dynamique d'une seule image (typ., dB) : ~70 Gain d'acquisition (e-/ADU) : 1,5 ± 0,3 (@ gain 0dB) Bruit de lecture (typ., e- rms) : 7,5 Fréquence d'images (fps) : 2,5 (@ binning 1 x 1, fond corrigé) Temps d'exposition (s) : 0,0000002 à 500 Bacs : 1 x 1, 2 x 2, 4 x 4 Calcul de la moyenne : oui Gain : 1 - 75 Interface de données : FireWire (IEEE 1394a) Dimensions (mm) : 60(d) x 70(h) x 249(l) Poids (kg) : 2,5 Garantie : pièces et main d'oeuvre pour 1 an
