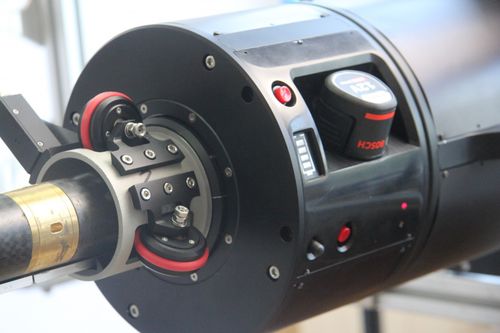

Système de mesure de diamètre RF096-440/1440-2000 Series

géométriqueoptiqueà laser

Machine d'inspection de la surface intérieure de grands objets La surface intérieure des grands objets est sujette à l'usure pendant leur fonctionnement. Pour éviter les accidents, il est nécessaire de contrôler périodiquement le degré d'usure. Jusqu'à présent, ce type de contrôle est effectué à l'aide d'instruments de mesure manuels, mais ces mesures prennent beaucoup de temps, ne sont pas à la pointe de la technologie et ne permettent pas d'obtenir la quantité nécessaire d'informations fiables. Un système laser automatisé est conçu pour obtenir un modèle 3D complet de la surface intérieure des grands objets et calculer l'usure avec une résolution et une précision élevées. plage de mesure du diamètre intérieur, mm : 440...1440 Erreur de mesure du diamètre intérieur, mm : ±0,5 Résolution du balayage, points/tour : 2008 Erreur de déplacement linéaire, mm : ±0,1 Fréquence d'échantillonnage maximale, Hz : 9400
