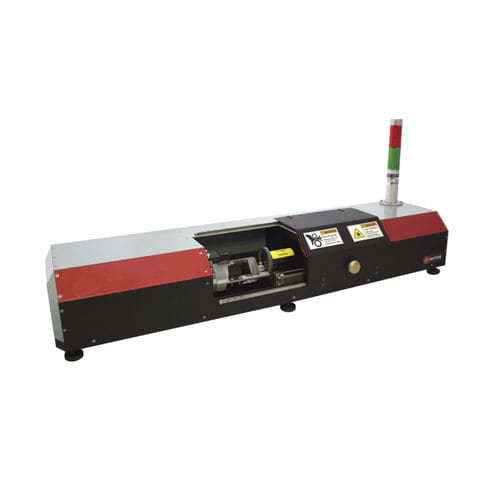

Système de mesure sans contact RF096-32/42-100

de diamètregéométriqueà laser

La machine est conçue pour le balayage sans contact et la mesure des paramètres géométriques du diamètre intérieur des tuyaux, des douilles, des trous, des tubes, etc. Application de la machine : production à grande échelle. Le fonctionnement de la machine est basé sur le principe du balayage laser de la surface intérieure d'un tube en rotation par un capteur de points laser à triangulation. Le tube contrôlé est installé dans le bloc en V. Sur commande de l'opérateur, un capteur laser se déplace dans la zone de contrôle du tuyau, et le bloc en V est entraîné en rotation. Pendant la rotation, un capteur laser mesure la distance à la surface de l'anneau en synchronisation avec l'angle de rotation déterminé par l'encodeur. À la fin d'un tour de la conduite, un capteur laser se déplace vers la position de contrôle suivante et le processus de mesure est répété. Le nombre de sections de contrôle du diamètre le long de la conduite est défini par le logiciel. Les coordonnées radiales de la surface du tube sont transmises à l'ordinateur pour le calcul des paramètres géométriques requis (diamètre intérieur, ovalisation, circularité, etc.). Caractéristiques principales : - Plage de mesure du diamètre intérieur 32...42 mm - Précision de mesure ±5 um - Temps d'inspection (cinq sections) 13 s
