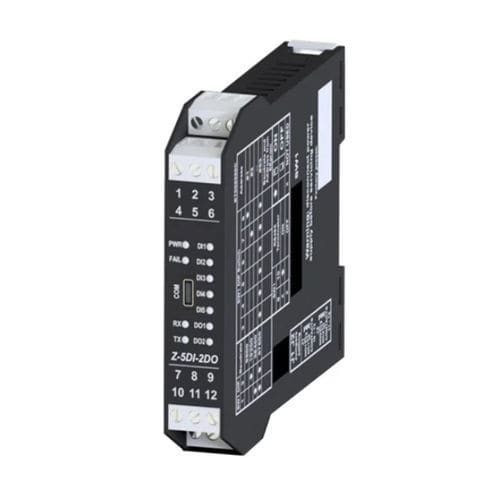

Module de traitement de signal sur rail DIN Z-5DI-2DO

Le Z-5DI-2DO est un module de cinq entrées et deux sorties numériques qui utilise une connexion RS485 avec le protocole Modbus RTU pour la communication. Il peut être configuré par un PC à l'aide d'un logiciel de configuration. Le module prend en charge une large gamme d'options d'alimentation, de 10 à 40 Vdc ou de 19 à 28 Vac à 50-60 Hz, avec une consommation maximale de 3,5 W. Le module Z-5DI-2DO comporte des indicateurs d'état pour l'alimentation, les erreurs, la transmission et la réception des données, ainsi que l'état des entrées et des sorties. Il bénéficie d'un indice de protection IP20 et peut être installé dans la catégorie II à 300 V. Le module a des dimensions d'environ 17,5 x 100 x 111 mm et pèse environ 140 g. Le boîtier est en PA6 noir et les connexions utilisent des bornes à vis amovibles pour des conducteurs jusqu'à 2,5 mm2. Il comprend un connecteur IDC10 à l'arrière pour le rail DIN 46277 et un port Micro USB non isolé à l'avant pour la programmation. Il est conçu pour être monté sur un rail DIN de 35 mm conformément à la norme IEC EN 60715. Il prend également en charge la fonctionnalité de remplacement à chaud. En ce qui concerne la communication, le module dispose de deux interfaces RS485 à deux fils avec une vitesse de transmission allant jusqu'à 115,20 bps. Il prend en charge le protocole Modbus RTU en tant qu'esclave. Le temps de communication est inférieur à 10 ms à 38400 bps. La distance de communication maximale est de 1200 m, et il peut prendre en charge jusqu'à 64 nœuds sans répéteur. Le Z-5DI-2DO possède cinq canaux d'entrée optoisolés configurables en PNP ou NPN et prend en charge divers types de capteurs tels que les capteurs à lames, de contact, de proximité, PNP et NPN, avec une fréquence maximale de 5 kHz. Il comprend également cinq totalisateurs avec un comptage de 32 bits et une sauvegarde sur FeRAM.
