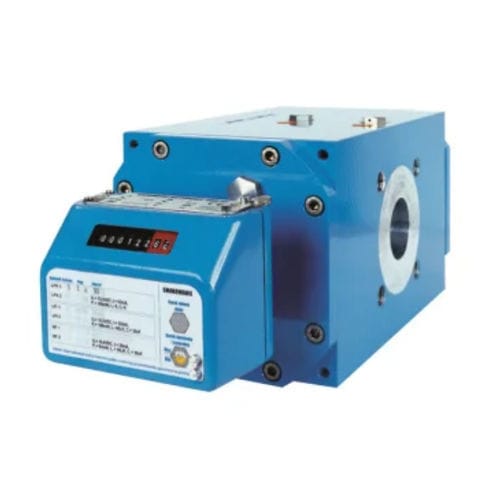

Débitmètre à pistons rotatifs CGR-FX

volumiquepour azotepour gaz naturel

Le compteur de gaz à piston rotatif CGR-Fx est un compteur volumétrique avancé conçu pour fournir des mesures de haute précision. Cet appareil trouve des applications dans les secteurs du transport et de la distribution de gaz, et sert également de compteur principal dans les systèmes d'étalonnage. Son fonctionnement est basé sur le flux de gaz à travers des chambres définies par la forme des composants. Les pistons sont mis en mouvement par le flux de gaz et leur rotation est transmise au compteur par l'intermédiaire d'un couplage magnétique qui assure une isolation complète entre l'intérieur et l'extérieur du compteur. Une caractéristique distinctive est la séparation de la cartouche de mesure du corps extérieur pour la protéger des contraintes mécaniques potentielles causées par le désalignement des brides. Cette conception, associée à l'usinage précis des pièces qui minimise l'écart entre les rotors, permet de réduire les pertes de pression et d'obtenir une large plage de mesure. Tous les composants nécessitant une maintenance, tels que les indicateurs de niveau d'huile, le bouchon de remplissage d'huile, le compteur et les générateurs d'impulsions, sont situés à l'avant du compteur, ce qui permet de l'installer à proximité de la paroi arrière. L'appareil offre deux prises de pression, une poche de température et jusqu'à quatre générateurs d'impulsions à haute fréquence. Il est conforme aux normes EN12480 et approuvé selon les réglementations MID (Metrology Instruments Directive), PED (Pressure Equipment Directive) et ATEX (Atmosphères Explosibles). Dans sa configuration standard, le compteur est livré avec deux générateurs d'impulsions basse fréquence (LFK). Sur demande, il est possible d'obtenir deux capteurs moyenne fréquence (LFI1-LFI2), deux capteurs haute fréquence (HF1-HF2) et un capteur anti-fraude (AFK).
