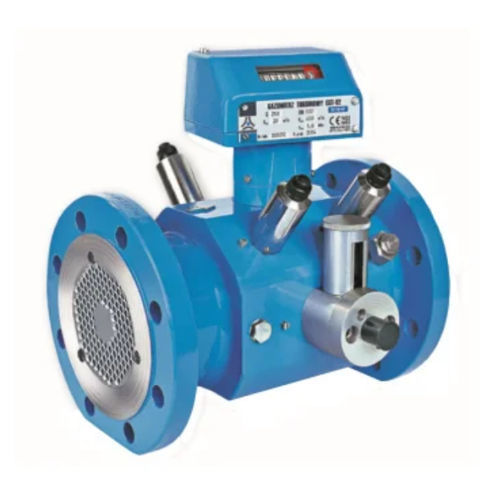

Débitmètre à turbine CGT-02

volumiquepour airDN200 - 8"

Le fonctionnement du compteur à turbine est basé sur l'idée de proportionnalité entre la quantité de gaz passant à travers le compteur et le nombre de tours de la roue. Le CGT-02 utilise un système de transmission mécanique/magnétique pour activer l'unité de comptage, située au sommet du compteur. C'est là que s'affiche le volume de gaz dans les conditions d'utilisation. La précision des roulements, ainsi que les tolérances précises de toutes les pièces de mesure, contribuent à minimiser les pertes de pression. En outre, l'application d'un redresseur de flux contribue encore à cet égard. La cartouche de mesure est séparée du corps externe du compteur, ce qui la préserve de toute contrainte mécanique causée par un alignement imparfait des brides. La cartouche est entièrement remplaçable, ce qui facilite l'entretien. Ces compteurs sont conformes à diverses homologations, telles que MID, ATEX et PED, et répondent à la norme EN12261. Leur construction suit les directives de la norme ISO 9001 et répond à la norme ISO 9951 DIN 33800. Ils répondent également aux exigences environnementales E2 - M2. Ces compteurs sont disponibles en différentes tailles, de DN50 à DN400. Le rapport standard est de 1:20, mais il est possible de demander la version de rangiabilité de 1:30. Les compteurs CGT-02 sont équipés en standard d'une lance à impulsion basse fréquence à contact Reed anti-fraude pour les mesures volumétriques fiscales. Il est possible d'ajouter jusqu'à quatre lanceurs d'impulsions à haute fréquence de type NAMUR. Caractéristiques du produit Type de détection - Mesure continue Type de mesure - Avec contact Sens d'écoulement - Unidirectionnel Détails des entrées et sorties de signal Toutes les sorties de signal sont disponibles - Impulsions, NAMUR Type de sortie de signal - Impulsion/fréquence Fonctions de sortie numérique - Volume, Portata Volumetrica
