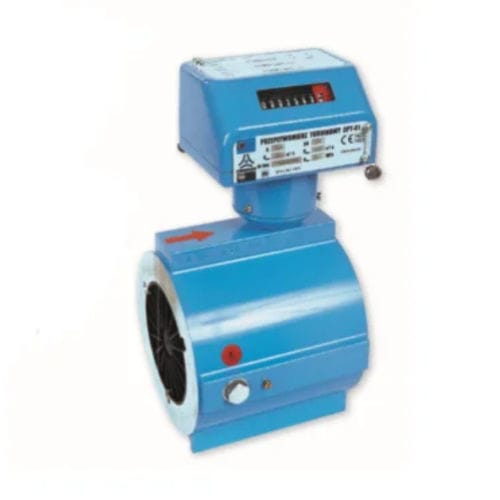

Débitmètre à turbine CPT-01

volumiquepour gazDN65 - 2"1/2

Le quantomètre à turbine exploite le principe de proportionnalité entre la quantité de gaz passant par le compteur et les rotations de la turbine. Un système de transmission mécanique/magnétique active l'unité de comptage, située au sommet du quantomètre, qui indique le volume de gaz dans les conditions de fonctionnement. La précision exceptionnelle des roulements, les tolérances étroites de tous les composants de mesure et l'inclusion d'un redresseur de flux contribuent à minimiser les pertes de pression. La cartouche de mesure est séparée du corps extérieur, ce qui la met à l'abri des contraintes mécaniques potentielles résultant de l'inertie de l'alignement de la bride. En outre, elle peut être entièrement remplacée. Les quantificateurs CPT-01 offrent la possibilité de raccorder l'instrument à la canalisation par filetage de gaz ou par plaquette et bénéficient des homologations ATEX et PED. Également conformes à la norme ISO 9001, ils répondent aux normes ISO 9951 DIN 33800. Avec des tailles allant de 40 à 200 mm, ces débitmètres couvrent des débits de 6 à 2500 m³/h. La plage standard est de 1:20, mais d'autres rapports sont disponibles et ils fonctionnent dans les plages de pression PN 16, PN 20 et ANSI 150. Conçus pour une utilisation en extérieur avec un indice de protection IP66, ces débitmètres peuvent être installés horizontalement ou verticalement. Ils sont équipés en standard de deux générateurs d'impulsions à basse fréquence, tandis que des générateurs d'impulsions à haute fréquence de type NAMUR peuvent également être choisis en option. Caractéristiques du produit Type de détection - Mesure continue Type de mesure - Avec contact Sens d'écoulement - Unidirectionnel Détails des entrées et sorties de signaux Toutes les sorties de signal sont disponibles - Impulsions, NAMUR Type de sortie de signal - Impulsion/fréquence Type de sortie numérique - REED Nombre de sorties numériques - 1
