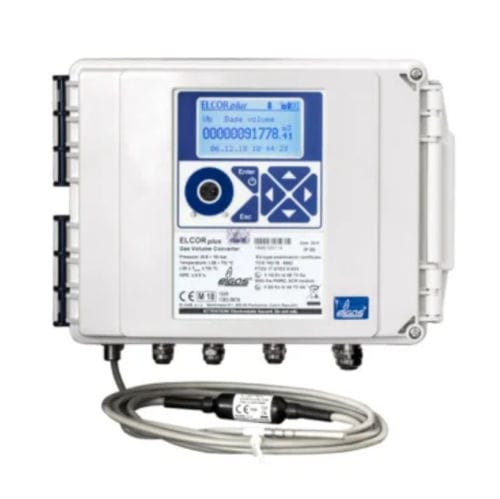

Convertisseur de débit électronique ELCORPLUS series

Sa conception robuste, associée à une modularité remarquable, couvre toutes les exigences dans le domaine de la mesure des gaz. L'ELCORplus, alimenté par batterie, convertit le volume de gaz aux conditions de fonctionnement en volume de gaz aux conditions de base selon l'équation d'état. L'information sur le volume de gaz dans la canalisation est reçue par des signaux pulsés à basse ou haute fréquence, respectivement 1 et 100 imp/m³. Les informations sur la pression sont fournies par un pressostat (configurable selon les besoins) et la température par une sonde de 50 mm qui peut être logée dans une poche spéciale des jauges EQZ, EQZK et TRZ ; les deux sondes sont livrées avec un câble de 10 mètres. L'appareil est alimenté par une batterie interne qui lui permet de fonctionner jusqu'à 18 ans (l'autonomie est étroitement liée à la configuration choisie). L'interface avec le monde extérieur se fait au moyen d'un écran LCD 128 x 64 à 12 chiffres et d'un panneau à 6 boutons, tandis que la connexion avec d'autres systèmes est assurée par le protocole Modbus RS485 et une sortie analogique de courant 4...20 mA en option. Caractéristiques du produit Méthode de programmation - Clavier + logiciel Documentation incluse - Manuel d'instructions en anglais Caractéristiques principales - Enregistreur de données, Visualisation des mesures avec unités, Calcul du débit constant, Calcul du volume Détails des entrées et sorties de signaux Type de sortie de signal - Uscite multiple Facteur d'impulsion - 1 imp/m³ Détails de la sortie - Aucun Facteur d'impulsion Type de sortie numérique - Impulsions carrées Nombre de sorties numériques - 4 (volume de base du répéteur/volume corrigé) Type d'entrées de signal - Impulsions standard - 1 imp/m³ Caractéristiques du registre Technologie d'affichage - LCD B/W Données mécaniques Hauteur - 201 mm Largeur - 263 mm Profondeur - 111 mm Matériau du boîtier - Polycarbonate en fibre de verre Logistique Type d'emballage - Carton BOX
