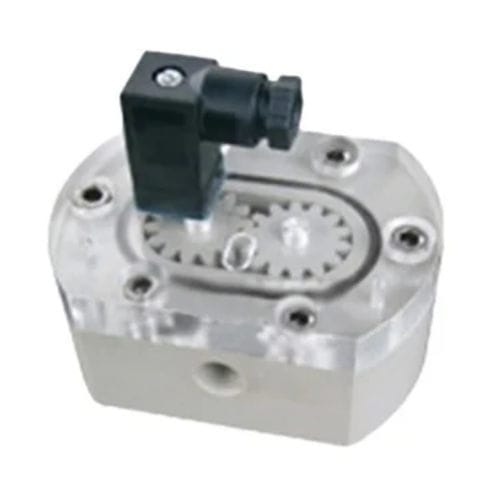

Débitmètre à engrenage VZB-04-PP-VA

à rotorvolumiquepour liquides

râce aux joints en EPDM, à la roue en PMMA et au corps de l'instrument en PP, le capteur à engrenages VZB peut être utilisé pour surveiller les débits de liquides alcalins. Le capteur volumétrique fonctionne dans une plage de température allant de -10 °C à 90 °C et supporte une pression maximale de 35 bars. Cet instrument est capable de traiter jusqu'à 3 l/min. La répétabilité de ±0,5 % et la précision de ±1 % peuvent être améliorées par un étalonnage sur le terrain en modifiant le facteur d'étalonnage. Le capteur est alimenté à 24 Vdc et le signal de sortie est de type NPN. Pour l'utilisation, il est recommandé d'utiliser un filtre à mailles serrées d'environ 200 mesh pour éviter de compromettre l'hélice interne et il est essentiel de maintenir des sections droites avant et après l'installation du capteur pour garantir la précision et la répétabilité. Informations mesurées - Débit. Type de détection - Mesure continue Milieux mesurables - Liquides alcalins, (les indications sur les liquides sont indicatives et varient en fonction de la configuration du produit) Protection contre les explosions - Zone de sécurité Montage - Sur tuyau Site de mesure - Conduite Type de mesure - Avec contact Type de capteur - Capteur à effet Hall Propriétés du fluide : visqueux / collant Position d'installation - Verticale, Horizontale Sens d'écoulement - Unidirectionnel DÉTAILS DES ENTRÉES ET SORTIES DE SIGNAL Toutes les sorties de signal disponibles - Impulsions NPN Type de sortie de signal - Impulsion/fréquence Facteur d'impulsion - 1150 imp/L DONNÉES ÉLECTRIQUES Type de connexion électrique - Connettore GDSN 207 2 broches + Masse Protection contre l'inversion de polarité - Non LED d'état - Aucune Consommation de courant maximale - 15 A Hauteur - 69,5 mm Largeur - 82,7 mm Profondeur - 60,1 mm
