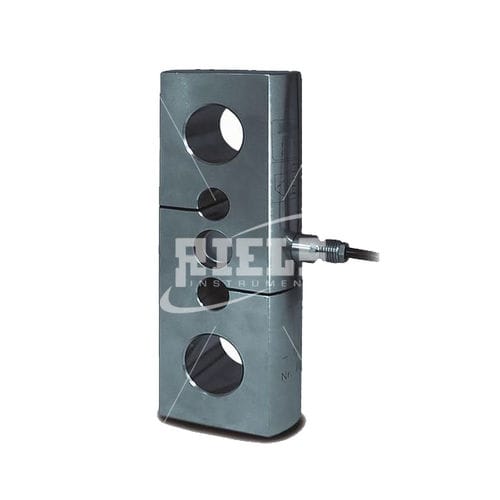

Capteur de force en traction compression T20

type poutrepar jauge de contrainteen acier inoxydable

Principe de mesure de la traction Charge nominale 5t ÷ 20t Signal de sortie 2mV/V Matériaux Acier inoxydable, soudage Laser Température 70°C Classe de protection IP68 - Option Atex à sécurité intrinsèque Le fonctionnement des cellules de charge et des dynamomètres repose sur un concept unique : la force appliquée sur le dispositif détermine des tensions proportionnelles à la contrainte sur la structure elle-même qui sont transformées en un signal électrique grâce à l'utilisation de jauges de contrainte. Vaste gamme et nombreux domaines d'application. Nous pouvons diviser les cellules en : compression cellulaire, cellules de traction, cellules en voie, décentrées. Très importante, pour tous ces types de cellules et de dynamomètres, est la soudure au LASER qui assure une haute protection de l'intérieur puis de la vie de l'appareil. Les capteurs de compression sont ceux qui sont soumis à la charge dans une direction de compression et sont utilisés par exemple dans des applications telles que les silos de pesage, les plates-formes de pesage pour véhicules automobiles, mais aussi dans de nombreuses autres utilisations dans les environnements les plus différents. Les capteurs à flexion sont également unidirectionnels, largement utilisés dans les environnements industriels, comme le capteur de type F1 vendu avec succès sur le marché depuis des décennies et bien protégé par un soufflet entièrement soudé LASER. Les dispositifs de traction, au contraire, sont ceux qui ne sont soumis qu'à la traction. Les dynamomètres ou cellules de charge sont largement utilisés pour les ponts roulants ou les trémies. Les cellules de charge bidirectionnelles sont plutôt utilisées lorsque la force appliquée peut être soit cette contrainte de compression. Exemple : pièces mécaniques mobiles, telles que des pistons ou, pour les dynamomètres, des machines, des machines d'essai de matériaux, etc.
