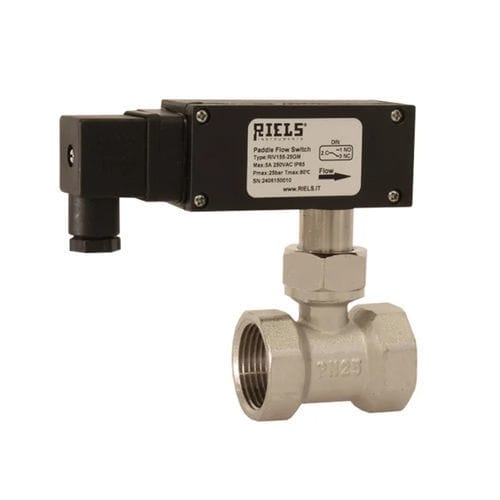

Contrôleur de débit mécanique RIV150 series

à palettepour liquidesfileté

Le contrôleur de débit à palettes RIV150 convient aux systèmes de chauffage ou de climatisation et aux systèmes de réfrigération. Il est utilisé pour contrôler le débit de liquides non corrosifs. La palette en acier inoxydable est déplacée par le débit qui surmonte la réaction du ressort de rappel. La partie terminale du bras de la palette est fixée à un aimant primaire, qui contrôle un aimant secondaire situé à l'extérieur de la chambre d'écoulement et monté sur le levier de contact du microrupteur. La tête électrique est séparée de l'équipement mécanique de l'instrument et peut être remplacée sans retirer le commutateur de débit du circuit hydraulique. En ouvrant le plastique de protection, il est possible de modifier légèrement la valeur d'interruption en ajustant l'indicateur entre le minimum et le maximum. L'échelle de réglage se réfère au débit décroissant en position horizontale. Lors de l'installation, il faut veiller à ce que le sens d'écoulement soit correct. Une section libre de tuyau doit être prévue devant et derrière le contrôleur de débit, égale à au moins cinq fois le diamètre du tuyau lui-même. DONNÉES TECHNIQUES ocumentation incluse - Manuel d'instructions en anglais, manuel d'instructions en italien Protection contre les explosions - Zone de sécurité Température minimale du fluide - - 20 °C Température maximale du fluide - 110 °C Type de mesure - Avec contact Température de stockage - -20...+70 °C Température ambiante - -20...+70 °C Étalonnage réglable - Si Débit max (liquide) - 10 L/min Débit min (liquide) - 5 L/min Type de palette - Palette universelle
