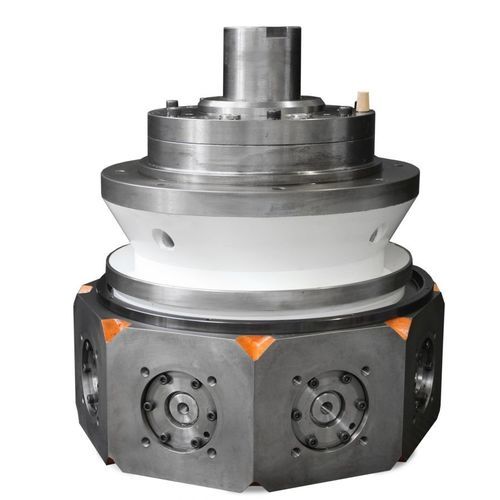

Table rotative électrique TRV

horizontalepour l'usinage de matériauxà entraînement direct

La version TRV de la table rotative représente la solution la plus avancée lorsque des temps de rotation particulièrement courts ou des diamètres de travail particulièrement larges sont requis. Les plus petits types de tables TRV impliquent une rotation électrique via un moteur à entraînement direct, avec un serrage hydraulique dans différents secteurs. La précision et la répétabilité du positionnement sont assurées par des encodeurs absolus à très haute résolution. Les plus grandes versions de tables rotatives TRV impliquent une rotation électrique via un double moteur Brushless avec un réducteur de précision à la place. Dans ces grandes tables TRV, la position et la rigidité sont assurées par un accouplement Hirth avec blocage hydraulique. Cette gamme de tables rotatives est composée de six modèles différents parmi lesquels Riello choisit la meilleure solution en fonction du diamètre de travail requis par la machine, qui peut aller jusqu'à 2.400 mm. DISPOSITIFS D'AIDE AU CHARGEMENT Système de levage ou de positionnement de la pièce au poste de chargement/déchargement. Ce dispositif est nécessaire pour faciliter le chargement de la pièce pendant la fermeture du mandrin, lorsqu'AUCUN équipement de chargement n'est disponible. K peut être monté sur une glissière, actionné manuellement ou commandé hydrauliquement par une commande numérique. Sélectionné via l'interface RUI, il peut être utilisé pour les fonctions de chargement, de déchargement, de support et de positionnement.
