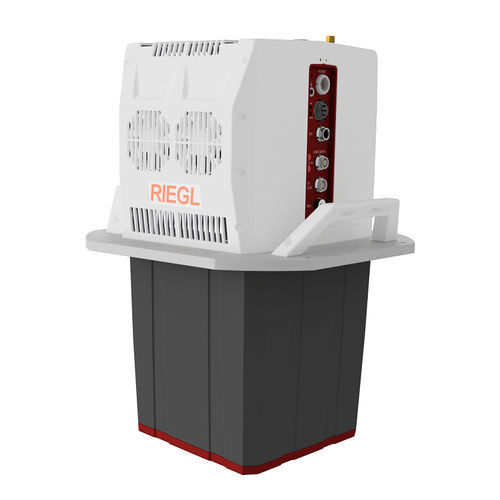

Scanner aéroporté VQ-680

2Dpour mesure dimensionnellelaser

Le VQ-680 est un scanner laser aéroporté compact optimisé pour les applications de cartographie urbaine, de sylviculture et de relevé de lignes électriques - ou partout où il est nécessaire d'effectuer des relevés de haute précision dans des environnements complexes. La conception verticale du scanner et les dimensions réduites de l'ouverture permettent une intégration compacte avec des caméras numériques en combinaison avec une monture gyro-stabilisée, pour une installation dans les trappes typiques des avions. Le module du scanner laser comprend un mécanisme de balayage innovant qui fournit des lignes de balayage vers l'avant, le nadir et l'arrière à +20 / +10 / 0 / -10 / -20 degrés dans la direction du vol. En combinaison avec un large champ de vision horizontal de 60 degrés, un espacement régulier des points pour chaque direction de vision est généré, permettant une couverture exceptionnelle des structures verticales telles que les façades de bâtiments ainsi qu'une couverture au fond des canyons des rues étroites avec peu ou pas d'ombres. L'enveloppe opérationnelle s'étend des altitudes de vol typiques de 1000 m AGL à une fréquence de répétition des impulsions de 2,4 MHz (~ 24 pts/m2 à 120 kts), jusqu'à 2300 m AGL à une PRR de 300 kHz pour les cibles dont la réflectivité est supérieure à 20 %. Les interfaces électriques comprennent une alimentation électrique, une synchronisation temporelle avec les données PPS et NMEA, un interrupteur de sécurité laser et des interfaces permettant de connecter jusqu'à six caméras RVB/NIR haute résolution. Des poignées amovibles améliorent l'ergonomie de l'utilisateur lors du montage sur des plates-formes aéroportées. Les données de balayage sont stockées sur un PC externe via Gigabit Ethernet, qui est également utilisé pour configurer et contrôler le scanner laser via RiACQUIRE, le logiciel d'acquisition de données polyvalent de RIEGL, qui offre une visualisation des données en temps réel et des capacités de contrôle à distance.
