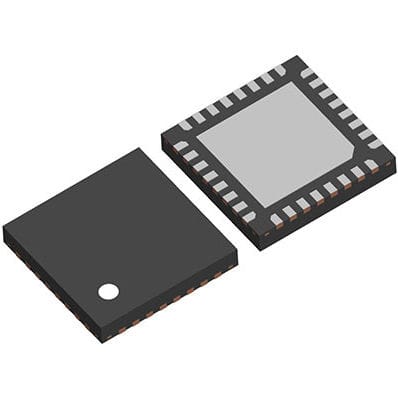

Système de gestion de batterie de tension R5602 Series

capteur de température

Le R5602 est un circuit intégré frontal analogique pour la gestion des batteries Li-ion / Li-polymère de 4 à 7 cellules. Ce CI fournit un moniteur de tension de cellule, un moniteur de courant bidirectionnel basé sur la surveillance de la tension à travers une résistance de détection externe, deux broches d'entrée pour la surveillance de la température par des thermistances NTC externes, un moniteur de température de matrice, une protection contre les surintensités, un contrôle NMOSFET côté haut, un régulateur de tension, des commutateurs d'équilibrage de cellule, un commutateur pour la détection de fil ouvert et une interface I2C/SPI. Le circuit intégré possède un convertisseur A/N intégré et un MCU peut lire chaque valeur de surveillance comme une valeur numérique. - Surveillance de la tension de haute précision et faible consommation d'énergie - pour économiser la durée de vie de la batterie. - Contrôle du NMOSFET côté haut - pour faciliter le traitement et réduire le coût de la nomenclature. - Sans séquence de connexion des cellules - pour réduire les coûts d'assemblage des batteries.
