Débitmètre à effet Coriolis RHM 100
massiquepour eauDN200 - 8"

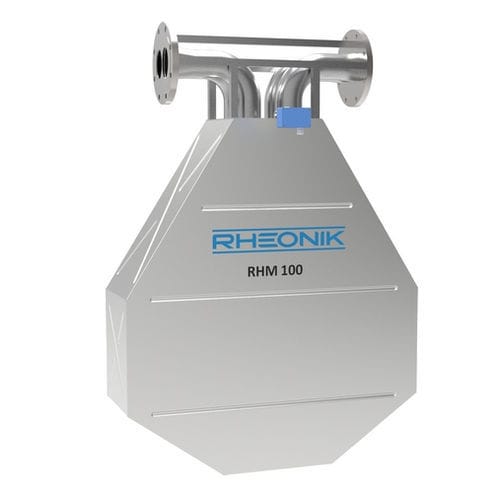

Débitmètre à effet Coriolis - RHM 100 - Rheonik Messtechnik GmbH - massique / pour eau / DN200 - 8"
Débitmètre à effet Coriolis - RHM 100 - Rheonik Messtechnik GmbH - massique / pour eau / DN200 - 8"
Débitmètre à effet Coriolis - RHM 100 - Rheonik Messtechnik GmbH - massique / pour eau / DN200 - 8" - image - 2
Débitmètre à effet Coriolis - RHM 100 - Rheonik Messtechnik GmbH - massique / pour eau / DN200 - 8" - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à effet Coriolis
Type
massique
Fluide
pour eau
Diamètre de tuyauterie
DN200 - 8", DN225 - 9", DN250 - 10"
Montage
à bride
Matériau
en acier inoxydable
Niveau de protection
ATEX, IP65, IP66
Application
pour haut débit, pour réservoir
Débit massique

Max: 12 000 kg/min
(26 455,47 lb/min)

Min: 200 kg/min
(440,92 lb/min)

Température de process

Max: 210 °C
(410 °F)

Min: -196 °C
(-321 °F)

Pression de process

Max: 237 bar
(3 437,39 psi)

Min: 0 bar
(0 psi)

Précision

0,1 %

Répétabilité

0,05 %, 0,1 %

Description

Le RHM 100 est un débitmètre massique à effet Coriolis à haut débit conçu pour l'équilibrage des installations et les applications de chargement/déchargement avec des camions, des wagons, des barges, des camions-citernes et des pipelines. Matériaux : Acier inoxydable 316L / Acier inoxydable 316Ti, Super Duplex - 1.4410, Alliage C22 - 2.4602 Raccordement au processus : 8" jusqu'à 8" Spécifications générales Connexion électrique Capteur sans transmetteur intégré Entrée de câble standard M20 x 1,5 pour les versions avec boîte à bornes JM, SM Entrées optionnelles disponibles : ½" NPT ou M25 x 1.5 (uniquement pour SM) ou ¾" NPT (uniquement pour SM) Longueur maximale du câble vers le transmetteur RHE 100 m / 328 ft Matériaux en contact avec le liquide 1.4571 (SS 316Ti), 1.4410 (SuperDuplex) - standard 2.4602 (alliage C22) - consulter l'usine D'autres matériaux spécifiques au client sont disponibles sur demande Raccords process Presque tous - l'engagement AnyPipeFit de Rheonik. Consulter l'usine pour les types/tailles non répertoriés Conformité à la pression nominale Europe - PED : Module B3.1+C2 Canada - CRN : Numéro d'enregistrement canadien Certifications et approbations Homologations nord-américaines Classe I, Div. 1, 2, Gr. A, B, C, D, Zone 0, 1, 2 Approbation MID pour le transfert de garde (OIML R117) Approbation du type de produit par l'American Bureau of Shipping (ABS) pour l'utilisation sur les navires Essais et inspections Tous les capteurs sont testés à l'eau, étalonnés et fournis avec un certificat d'étalonnage traçable. Des services d'étalonnage et de test personnalisés sont disponibles Documentation de projet et AQ, Services Rheonik offre un ensemble complet de services pour les projets d'ingénierie importants et complexes. Les services typiques offerts sont, mais ne sont pas limités à : -Certificats d'origine et de conformité, certificats d'usine -Livres de données, y compris WPAR, WQS, NDT, plans d'essai et de qualité, essais fonctionnels,

---

Catalogues

RHM 100
RHM 100
8 Pages
