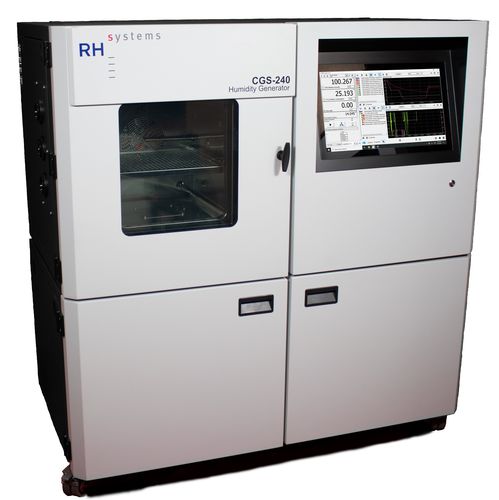

Générateur d'humidité avec système de calibration CGS-240

à écran tactile

Générateur d'humidité à deux pressions et deux températures entièrement automatisé Le générateur d'humidité CGS-240 de RH Systems est un système capable de produire de l'humidité en continu et avec une grande précision dans une large gamme d'humidité, de température et de débits. Le CGS-240 est un système hybride à deux pressions et deux températures basé sur les principes fondamentaux développés par le NIST Principe de fonctionnement Un générateur d'humidité hybride combine les caractéristiques des principes de génération d'humidité à deux pressions et à deux températures éprouvés par le NIST. Selon ces principes, un flux de gaz à une pression élevée est saturé par rapport à la phase liquide ou solide de l'eau à une température de saturation donnée. La température de saturation est le principal facteur déterminant la quantité de vapeur d'eau mélangée au gaz porteur. La pression à l'intérieur du saturateur est le principal facteur déterminant la quantité de gaz vecteur du mélange. À la sortie du saturateur, le flux de gaz humidifié (composé de la vapeur d'eau mélangée au gaz vecteur) est ensuite détendu à une pression inférieure et réchauffé à une autre température au point d'utilisation, tel qu'un dispositif sous test (DUT). Les mesures de la pression et de la température à l'intérieur du saturateur, ainsi que de la pression et de la température après la détente (généralement au niveau de l'appareil à tester), sont ensuite utilisées pour déterminer le taux d'humidité résultant du flux gazeux. L'humidité est alors contrôlée avec précision par la régulation de la température et de la pression à l'intérieur du saturateur.
