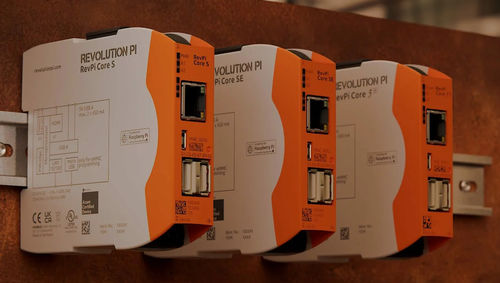

Automate programmable Raspberry Pi RevPi Core series

sur réseau EthernetRS485interface USB

Pour les projets où des fonctions telles qu'une deuxième interface Ethernet ou un port RS-485 peuvent être supprimées, le RevPi Core offre une alternative économique au RevPi Connect, sans sacrifier les modules d'extension. La génération actuelle du RevPi Core est équipée du Raspberry Pi Compute Module 4S. Comme le RevPi Connect, le RevPi Core peut également être étendu avec des modules d'E/S et de passerelle via le connecteur PiBridge situé sur le dessus. La différence entre les versions RevPi Core S et RevPi Core SE est facile à expliquer : Les deux versions sont compatibles avec les modules d'extension E/S, mais seul le RevPi Core S peut être étendu avec des passerelles RevPi. Le circuit d'alimentation est l'une des parties les plus importantes du RevPi Core. Afin de réduire au maximum la chaleur dissipée, nous utilisons des convertisseurs DC-DC de pointe à haut rendement (le rendement global est supérieur à 80 %). Ces convertisseurs utilisent une entrée 24 VDC (ce qui est le cas habituel dans les applications industrielles) pour produire toutes les tensions d'alimentation nécessaires au Core. Mais notre module Core ne fonctionne pas seulement sur la plage d'alimentation normalisée de 20,4 V à 28,8 V, mais aussi sur une tension d'entrée aussi faible que 10,2 V*. Cela signifie que vous pouvez même utiliser des batteries de voiture ou des panneaux solaires comme source d'alimentation. Avec une tension d'entrée de 24 V, toute perte de puissance jusqu'à 10 ms n'influencera pas le fonctionnement du RevPi Core (qui tire le plein courant des deux ports USB) et même jusqu'à 25 ms sans charge USB. La tension d'entrée et la terre fonctionnelle sont connectées au RevPi Core à l'aide de connecteurs robustes sur la face inférieure.
