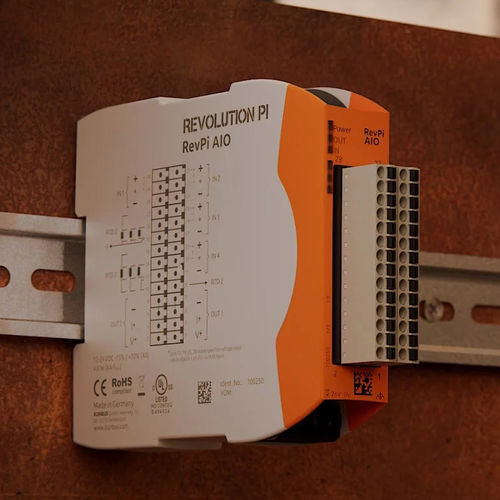

Outre les trois modules d'extension d'E/S numériques, un module d'extension d'E/S analogiques est également disponible. En utilisant RevPi AIO, un système Revolution Pi est étendu par 4 entrées analogiques, 2 sorties analogiques et 2 canaux RTD. Comme tous les modules d'E/S, RevPi AIO dispose d'un connecteur d'E/S à 28 broches à l'avant. Les entrées, les sorties et les canaux RTD sont isolés galvaniquement les uns des autres et du circuit logique. RevPi AIO est protégé contre les interférences conformément aux exigences de la norme EN 61131-2 et peut fonctionner à une température ambiante comprise entre -30 °C et 55 °C. En outre, le module E/S analogique est certifié UL (UL-File-No. E494534).
RevPi AIO dispose de 4 entrées analogiques pour la connexion de capteurs analogiques, comme un capteur de niveau ou de proximité. Les plages d'entrée prises en charge sont la tension et le courant :
Plage d'entrée de tension
0 - 5 V
0 - 10 V
+/- 5 V
+/- 10 V
Plage d'entrée de courant :
0 - 20 mA
0 - 24 mA
+/- 25 mA
RevPi AIO dispose de 2 sorties analogiques avec une résolution de 16 bits pour connecter des actionneurs analogiques. Plages de sortie prises en charge pour la tension et le courant :
Plage de sortie en tension
0 - 5 V
0 - 10 V
+/- 5 V
+/- 10 V
0 - 5.5 V
0 - 11 V
+/- 5.5 V
+/- 11 V
Plage de sortie de courant :
0 - 20 mA
0 - 24 mA
---
