Module E/S numérique RevPi series

16 entrées numériquesà 16 sorties numériquesà 14 sorties numériques

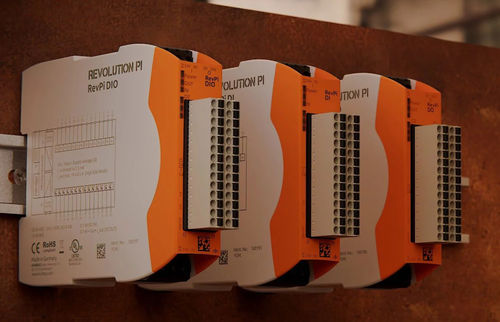

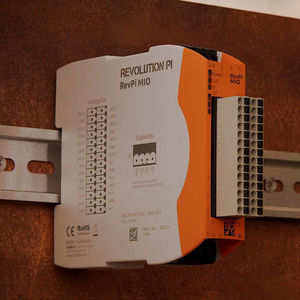

Pour transformer le Revolution Pi en une unité de contrôle industriel, divers modules E/S numériques peuvent être connectés au module de base RevPi Core. Les modules d'E/S existent en trois versions. Tous ont le même connecteur d'E/S à 28 broches à l'avant (connecteur avec deux rangées de 14 broches chacune - deux connecteurs femelles à 14 broches appropriés avec des contacts à ressort pour la connexion de fils de connexion toronnés jusqu'à 1,5 mm² sont fournis). Outre la version standard avec 14 entrées numériques et 14 sorties numériques, il existe également deux versions spéciales qui disposent exclusivement de 16 entrées numériques ou de 16 sorties numériques. Toutes les versions disposent d'une séparation galvanique entre le circuit logique PiBridge et les entrées et sorties (tension d'isolation de 600 VRMS). La version RevPi DIO dispose en outre d'une séparation galvanique entre les entrées et les sorties. Toutes les versions sont protégées contre les interférences conformément aux exigences de la norme EN 61131-2 et peuvent fonctionner à une température ambiante comprise entre -40 °C et 55 °C, avec une humidité relative maximale de 93 %. En outre, tous les modules d'E/S numériques sont certifiés UL (UL-File-No. E494534). Les entrées CC ont un seuil de tension qui, pour une tension d'alimentation de 24 V, est conforme aux définitions des entrées de type 1 et de type 3 de la norme EN 61131-2. Le courant d'entrée est limité à un maximum de 2,4 mA. Cette norme n'est pas définie pour les entrées de 12 V et nous ne pouvons donc pas en vérifier la conformité. Mais les seuils sont raisonnablement réduits avec la tension d'alimentation. Si la tension d'alimentation tombe en dessous de 9 V, une alarme est envoyée au RevPi Core/Connect. Cela peut être utilisé comme une indication de valeurs d'entrée non fiables qui ne sont plus conformes à la norme pour une entrée numérique de 24 V.
