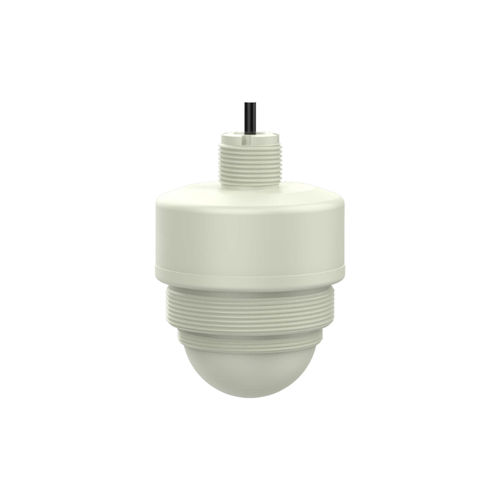

Capteur de niveau radar FMCW CPR1X00 / CPR2X00 series

pour solidespour liquidesanalogique

Les détecteurs de niveau radar des séries CPR1X00 et CPR2X00 sont des détecteurs de niveau radar 80GHz utilisant la technologie des ondes continues modulées en fréquence (FMCW). Le radar émet un signal micro-ondes haute fréquence de 76~81GHz avec une modulation de fréquence linéaire, qui est émis par l'antenne du radar. Lorsque le signal micro-ondes rencontre la surface du milieu mesuré, une partie de son énergie est réfléchie par la surface du milieu et reçue par l'antenne radar. Dans le radar, une partie du signal hyperfréquence émis est mélangée au signal reçu pour obtenir le signal de fréquence différentielle entre les deux. Le signal de fréquence différentielle est obtenu par des algorithmes de transformation de Fourier tels que la FFT ou la DFT pour obtenir le signal de spectre de fréquence différentielle, ce qui permet d'obtenir la différence de fréquence. Selon le signal de modulation de fréquence linéaire, la différence de fréquence est proportionnelle au temps, ce qui permet d'obtenir la différence de temps. La distance entre l'antenne et la surface du milieu mesuré peut être calculée sur la base de la différence de temps et de la distance entre l'antenne et la surface du milieu mesuré.
