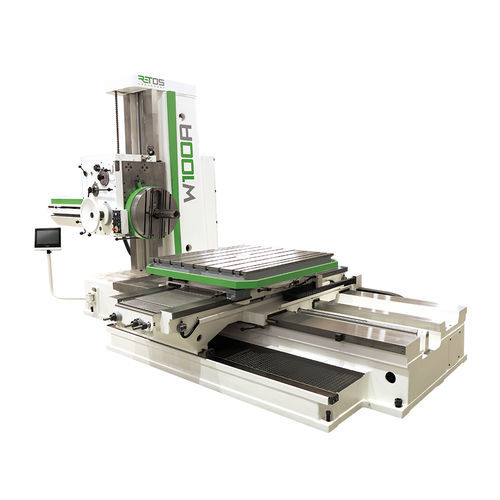

Aléseuse-fraiseuse conventionnelle W100A
horizontaleà table tournanteà colonne

aléseuse-fraiseuse conventionnelle
aléseuse-fraiseuse conventionnelle
aléseuse-fraiseuse conventionnelle
aléseuse-fraiseuse conventionnelle
aléseuse-fraiseuse conventionnelle
aléseuse-fraiseuse conventionnelle
aléseuse-fraiseuse conventionnelle
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
conventionnelle
Orientation de la broche
horizontale
Structure
à table tournante, à colonne
Course X

1 600 mm
(62,99 in)

Course Y

1 120 mm
(44,09 in)

Course Z

810 mm, 1 250 mm, 1 750 mm
(31,89 in, 49,21 in, 68,9 in)

Course W (broche)

900 mm
(35 in)

Diamètre de la broche

100 mm
(4 in)

Puissance

11 kW
(14,95583 hp)

Description

La W100A est le dernier modèle de la série de machines à succès H100, H100A, W100, W100A. C'était la dernière machine conventionnelle livrée par la société mère TOS Varnsdorf a.s. La société RETOS VARNSDORF s.r.o. a repris la production de la W100A en 2005 et le 1er janvier 2009, elle est devenue le distributeur exclusif. Caractéristiques aléseuse horizontale à commande manuelle colonne fixe, table à déplacement transversal 4 axes linéaires, table rotative broche de travail coulissante tête de dressage avec chariot porte-outil machine conçue pour la production de pièces et de petits volumes d'ingénierie convient aussi bien pour l'ébauche que pour la finition possibilité d'équiper la machine d'un système de mesure optique numérique avec DRO, d'un kit de refroidissement d'outils, d'une lunette, d'un support de serrage/guidage de la broche, d'une tête de fraisage, etc. VERSION STANDARD Groupes de déplacement X - déplacement du chariot du plateau rotatif sur la sellette Z - déplacement de la selle sur le banc Y - course verticale de la poupée sur la colonne W - course de la broche U - Course du chariot de la tête de dressage B - rotation de la table S - rotation de la broche de travail et de la tête à surfacer Guidage du groupe glissières de guidage sur tous les axes linéaires sont rectifiées, contre-glissières avec moulages en plastique les glissières de guidage du banc et du chariot sont renforcées par des plaques en acier trempé les glissières de la table rotative et de la tête de dressage sont mises au rebut Lubrification Kit de lubrification HYTOS central, temporisé / selon la distance parcourue par PLC dans le tableau de distribution lubrifie les axes X, Y, Z, W, B - tous en même temps L'axe U est lubrifié par des graisseurs Serrage Axes X, Y, Z, W, B - manuellement par des leviers

---
