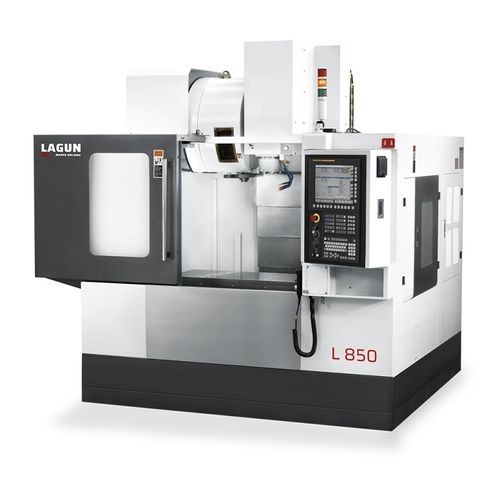

Centre d'usinage CNC vertical L 850
3 axesà colonneBT 40

centre d'usinage CNC vertical
centre d'usinage CNC vertical
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à colonne
Nez de broche
BT 40, SK40
Nombre d'outils
16 outils
Course X

850 mm
(33,46 in)

Course Y

485 mm, 500 mm
(19,09 in, 19,69 in)

Course Z

630 mm
(24,8 in)

Vitesse de rotation

8 000 rpm, 10 000 rpm, 12 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1)

Puissance

14 kW, 18 kW, 21 kW
(19,03 hp, 24,47 hp, 28,55 hp)

Vitesse d'avancement axe X

36 000 mm/min
(24 in/s)

Vitesse d'avancement axe Y

36 000 mm/min
(24 in/s)

Charge max. de la table

400 kg
(882 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

6 s

Poids total

4 300 kg
(9 479,88 lb)

Hauteur totale

2 800 mm
(110,2 in)

Description

TABLE Surface de travail 1.000 x 460 mm Rainures en T 5 x 18 x 80 mm Hauteur de la table au sol 925 mm TÊTE Transmission Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe Distance de l'axe principal à la table (min./max.) 115 ÷ 755 mm Distance de l'axe principale à la colonne 550 mm DÉPLACEMENT Système Guía lineal bolas / Bola motako gida lineala / Ball-type linear guideway / Glissière linéaire à billes / Linear-kugelführung Nombre de glissières (X-Y-Z) 2 - 3 - 2 Patins de glissières (X-Y-Z) 4 - 5 - 4 Ø vis à billes 32 x 12 mm
