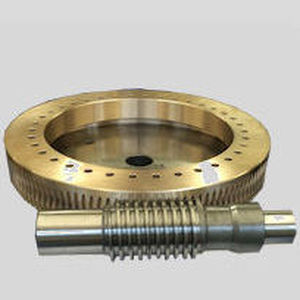

Engrenage à vis sans fin DL

à denture droitesegmentépour roue dentée

Les séries de Renold DL conjuguent des engrenages à vis sans fin d'avance sont construites avec deux avances. Un flanc du fil de ver et ses côtés de accouplement des dents de roue sont fabriqués avec un mener, et l'autre flanc et ses dents de accouplement de roue à une avance légèrement différente. En ce qui concerne le ver ceci a l'effet de produire un fil de ver qui grimpe dans l'épaisseur d'une extrémité du ver jusqu'à l'autre. Si le ver est donc déplacé une direction axiale quand dans la maille avec le wormwheel, le contrecoup entre les paires peut être ajusté sur la quantité exigée. Dans la pratique, les vitesses sont fabriquées de sorte que le contrecoup initial soit réalisé à une certaine distance relativement à l'avion de la donnée sur le ver. Le ver peut alors être ajusté de ce point au fur et à mesure que nécessaire pendant la vie des vitesses. Engrenage à vis sans fin d'avance de série de DL le double offre beaucoup d'avantages à la conception fendue d'engrenage à vis sans fin. Il fournit une vitesse cinématiquement correcte, qui peut fonctionner dans l'un ou l'autre de direction de la rotation, et sur qui le contrecoup est infiniment réglable d'un maximum acceptable à zéro. Les engrenages à vis sans fin réglables de double contrecoup d'avance de précision sont très utilisés dans les tables rotatoires, les commandes de coupeur et la machine-outil plaçant des mécanismes.
