Palier axial EG

à semelleà airsans entretien

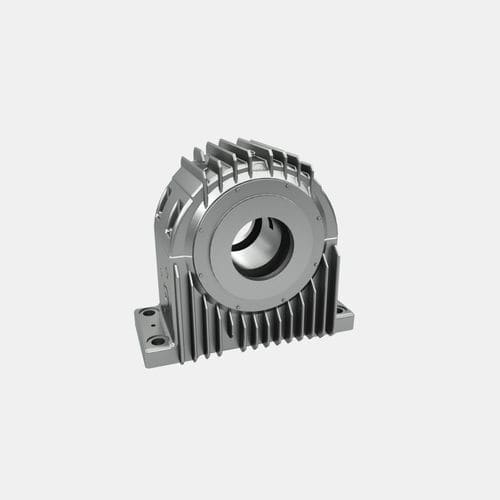

Paliers à semelle : type de construction EG/ER Les corps de palier à semelle, destinés également à l'installation de carters prévus sur des structures d'embase, sont largement utilisés dans la construction mécanique générale. Afin de dissiper la chaleur dans l'air ambiant de façon optimale, les carters sont exécutés jusqu'à une taille 45 avec des surfaces nervurées. Des versions de palier à refroidissement autonome sont encore possibles pour de nombreuses applications dans ces plages de dimensions. Les tailles 18 à 45 sont disponibles en option avec une surface nervurée ou lisse, et uniquement avec des surfaces lisses à partir de la taille 56. La version lisse ordinaire est toujours suffisante si le lubrifiant est refroidi en externe (dispositifs externes d'alimentation en lubrifiant). L'identifiant de construction des corps de palier à semelle est EG, et pour la version nervurée, ER. Les hauteurs d'axe des paliers à semelle sont sélectionnées afin de pouvoir ajuster légèrement les carters sur les hauteurs d'axe des machines à l'aide de socles ou de consoles. Lorsque les coussinets et les joints sont démontés, les carters peuvent être déplacés en direction axiale sans avoir à déposer le rotor. Si les carters sont posés sur des supports intermédiaires (consoles), il est possible de les abaisser après avoir enlevé les consoles et de les retirer latéralement. Afin de garantir des machines fiables et silencieuses, les embases doivent être construites avec une rigidité suffisante.
