Ballbar système télescopique QC20

sans fil

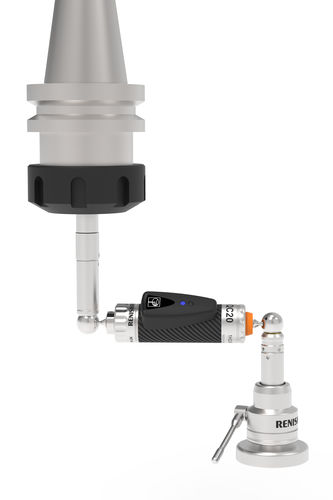

Le système Ballbar QC20-W Renishaw comporte : le Ballbar lui-même (un capteur linéaire télescopique de très haute précision pourvu d’une bille à chaque extrémité) deux coupelles magnétiques de précision, l’une fixée à la table de la machine, l’autre à la broche ou au logement de broche de la machine. Pendant son utilisation, les billes du capteur sont placées cinématiquement dans des coupelles magnétiques. Cet agencement permet au Ballbar de mesurer de minuscules variations de rayon à mesure que la machine réalise un trajet circulaire programmé autour du support sur le banc de la machine. Les données collectées sont transmises à un PC où un logiciel Renishaw calcule les mesures globales de précision de positionnement (circularité, déviation circulaire) suivant des normes internationales telles que ISO 230-4 et ANSI/ASME B5.54 ou au moyen des rapports d’analyse spécifiques à Renishaw. Ce rapport utilise une analyse mathématique unique pour diagnostiquer de nombreuses erreurs machines individuelles dans le jeu de mesures linéaires. Les données sont affichées sous forme graphique et numérique pour faciliter et étayer le diagnostic.
