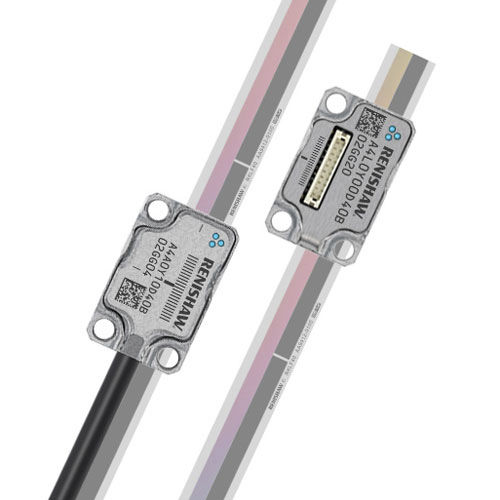

Codeur linéaire incrémental ATOM DX™ RKLF

optiquesans contactà sortie numérique

ATOM DX - Définition La série de codeur ATOM DX regroupe les plus petits codeurs optiques incrémentaux de Renishaw avec sortie numérique directement de la tête de lecture. Il donne des données de positionnement, assure une interpolation interne et comporte une optique de filtrage, le tout dans un boîtier miniature. Vous pouvez accéder à des informations détaillées par l'Outil de diagnostic avancé ADTi-100 et le logiciel ADT View pour effectuer des diagnostics sur site, rechercher des pannes et optimiser la configuration des codeurs même pour les applications les plus exigeantes. Le codeur ATOM DX offre aussi des résolutions pouvant descendre jusqu'à 2,5 nm ainsi qu'une vaste gamme de configurations. L'ATOM DX est décliné en versions câblée et sortie supérieure avec des options de règle à pas de 20 ou 40 µm. Règle RKLF – Définition La RKLF est une règle flexible bas profil en acier inoxydable munie de graduations incrémentales à pas de 20 µm et 40 µm et de marques de référence que le client peut sélectionner. Précision à ±5 µm/m près et disponibilité en longueurs de jusqu'à 10 mètres (> 10 m sur demande). La RKLF est étalonnée au substrat de la machine pour améliorer les performances métrologiques quand les extrémités de la règle sont fixées rigidement au substrat. La règle flexible RKLF40 convient aussi aux mesures d'arc partiel car sa petite section transversale lui permet d'être enroulée sur un tambour, un arbre ou un arc avec un rayon minimum de 26 mm.
