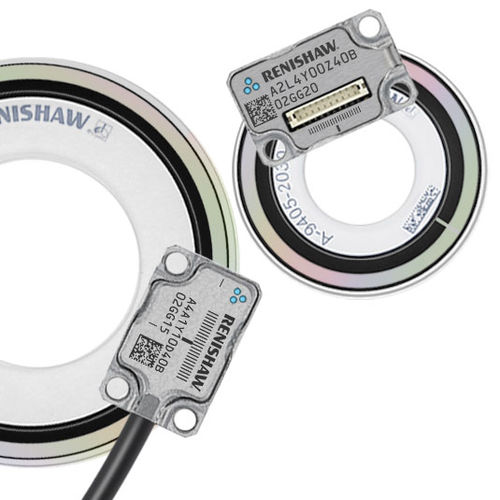

Codeur rotatif incrémental ATOM DX™ RCDM

optiquesans contactà sortie numérique

ATOM DX - Définition La série de codeur ATOM DX regroupe les plus petits codeurs optiques incrémentaux de Renishaw avec sortie numérique directement de la tête de lecture. Il donne des données de positionnement, assure une interpolation interne et comporte une optique de filtrage, le tout dans un boîtier miniature. Vous pouvez accéder à des informations détaillées par l'Outil de diagnostic avancé ADTi-100 et le logiciel ADT View pour effectuer des diagnostics sur site, rechercher des pannes et optimiser la configuration des codeurs même pour les applications les plus exigeantes. Le codeur ATOM DX offre aussi des résolutions pouvant descendre jusqu'à 2,5 nm ainsi qu'une vaste gamme de configurations. L'ATOM DX est décliné en versions câblée et sortie supérieure avec des options de règle à pas de 20 ou 40 µm. Disque RCDM - Définition Le RCDM est un disque monobloc en verre qui possède des graduations gravées sur sa face. Il comporte une seule position de référence et une bande d'alignement optique. Cette bande d'alignement optique sert à minimiser les erreurs d'alignement et à améliorer la précision installée. Deux versions sont disponibles avec des graduations de pas incrémentales de 20 µm ou de 40 µm dans une gamme de tailles (20 µm : Ø30 mm à Ø108 mm, 40 µm : Ø17 mm à Ø108 mm). Le format sans contact élimine en outre le jeu à l’inversion, la torsion d’axe et autres erreurs d’hystérésis mécaniques propres aux codeurs hermétiques conventionnels.
