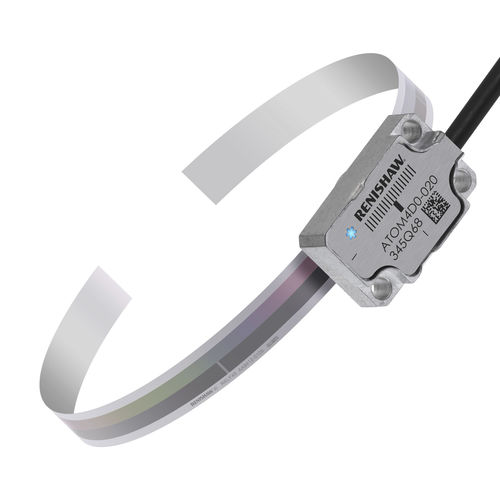

Codeur linéaire incrémental ATOM™ RKLF

optiquesans contactanalogique

ATOM - Définition ATOM est le système optique miniature de codage linéaire et rotatif incrémental sans contact de Renishaw. Sa conception novatrice allie la miniaturisation à des niveaux exceptionnels de stabilité des signaux, d'immunité à la saleté et de fiabilité. Cette combinaison, unique sur le marché, constitue un grand pas en avant en termes de performances et de fiabilité dans les codeurs miniatures. ATOM est décliné en versions câble hi-flex et circuit imprimé flexible (FPC), avec des options de règle à pas de 20 ou 40 µm. Une gamme d'interfaces est proposée avec la Ri standard, une Ti hautes performances, et l'interface compacte ACi ouverte. Règle RKLF – Définition La RKLF est une règle flexible bas profil en acier inoxydable munie de graduations incrémentales à pas de 20 µm et 40 µm et de marques de référence que le client peut sélectionner. Précision à ±5 µm/m près et disponibilité en longueurs de jusqu'à 10 mètres (> 10 m sur demande). La RKLF est étalonnée au substrat de la machine pour améliorer les performances métrologiques quand les extrémités de la règle sont fixées rigidement au substrat. La règle flexible RKLF40 convient aussi aux mesures d'arc partiel car sa petite section transversale lui permet d'être enroulée sur un tambour, un arbre ou un arc avec un rayon minimum de 26 mm.
