Système de mesure de diamètre Equator™ 500

de températurede longueurde poids

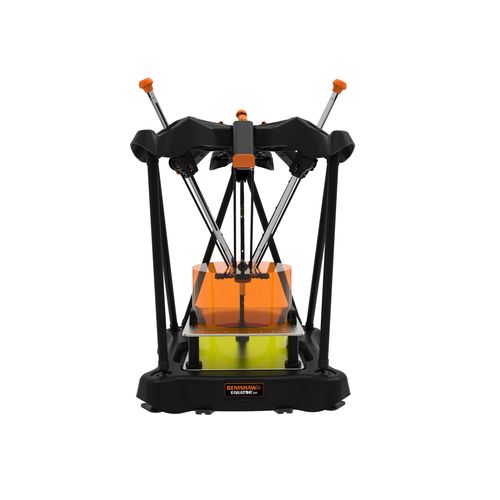

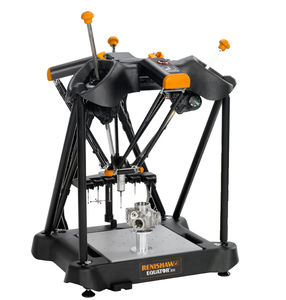

Le nouvel Equator™ 500 de Renishaw assure un contrôle de procédé intelligent pour des pièces de plus grande taille tout en conservant tous les avantages démontrés par le comparateur Equator 300. L'Equator 500 est un nouveau système plus grand qui permet de comparer des pièces de plus grande taille avec un volume de 500 mm de diamètre et de jusqu'à 400 de hauteur. Les comparateurs Equator 300 et 500 maintiennent leur précision sur une plage de 5 °C à 50 °C, quel que soit le taux de variation de température. Ils peuvent en outre scanner à des vitesses supérieures à 200 mm/s. Chaque système est compatible avec le logiciel Organiser, facile à utiliser par les opérateurs, avec le logiciel EZ-IO employé pour l'automatisation, et avec le logiciel IPC (Contrôle de procédé intelligent) pour la mise à jour des correcteurs d'outils sur machines-outils à CN. Un plus grand volume de mesure L'Equator 500 a un volume de comparaison de 500 mm de diamètre dans les axes X/Y et de 250 dans l'axe Z quand on les utilise avec le module de scanning SM25-2. Sur l'axe Z on peut passer à 400 mm avec un module de scanning SM25-3 qui permet à des stylets de jusqu'à 200 mm de longueur d'atteindre beaucoup plus d'entités. La base de l'Equator 500 prend en charge des pièces usinées et des bridages avec une limite totale de poids de 100 kg.
